Üç bölgeli park modeli

Neler öğreneceğiz?

Mesafeyi yakın, orta ve uzak olarak üç ışıkla göster.
Ultrasonik darbenin gidiş-dönüş süresini ölçeriz. Yaklaşık us/58 dönüşümü santimetre verir. -1 yankı alınamadığını belirtir. Örnekler arasında en az 60 ms bekle; 2 cm altı ve eğimli/yumuşak yüzeyler güvenilmez olabilir. ECHO 5 V olduğundan bu bağlantı Uno içindir.
Her LED’in kendine ait seri direnci vardır. Kırmızı D8, sarı D7, yeşil D6 pinindedir.

Malzeme listesi

1. 1 × Arduino Uno R3
2. 1 × USB veri kablosu
3. 1 × breadboard
4. Yeterli sayıda jumper kablo
5. 1 × HC-SR04 ultrasonik sensör
6. Kırmızı, sarı ve yeşil LED
7. 3 × 330 Ω direnç

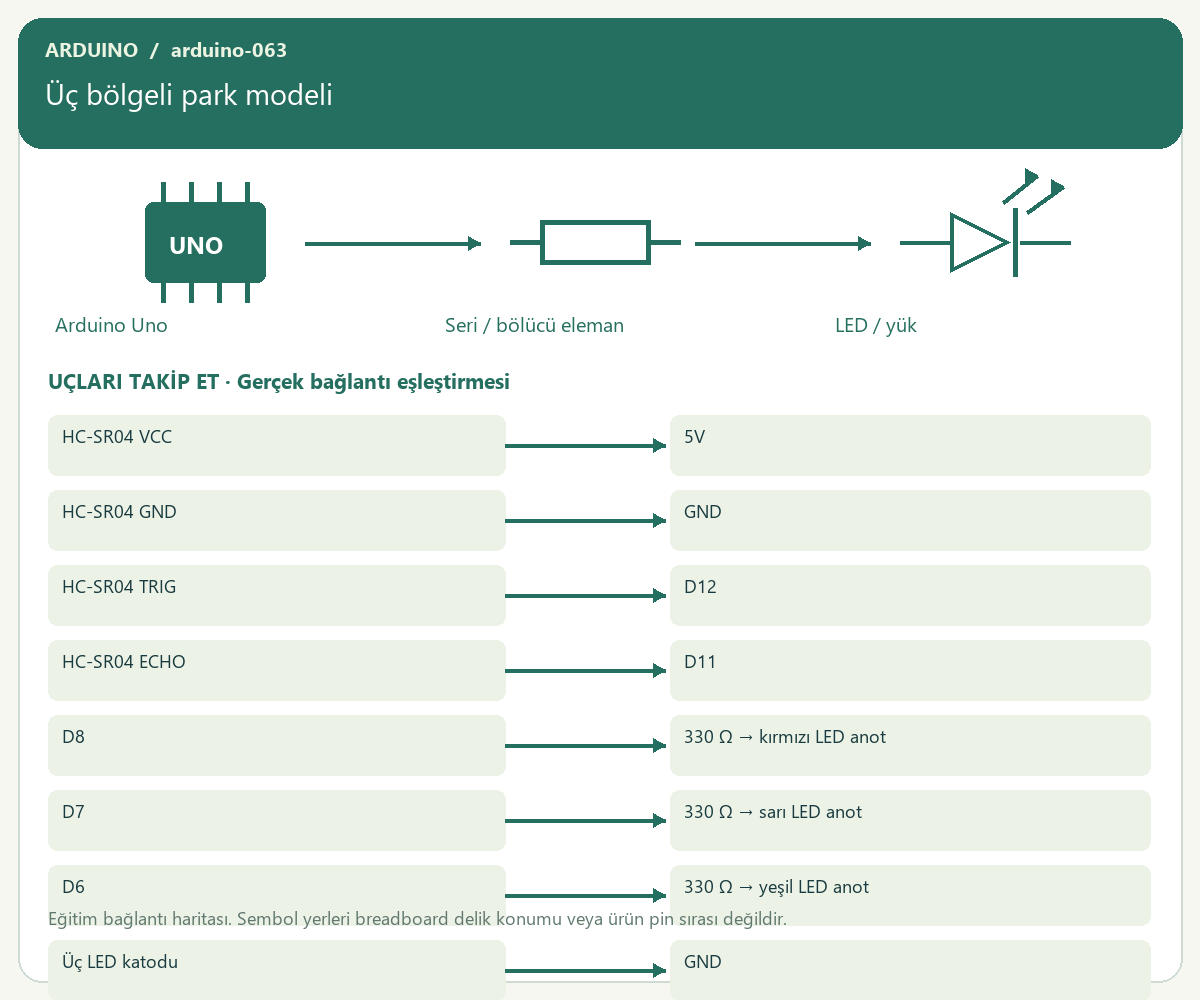

Bağlantı tablosu

Adım adım yapalım

1. Önce bağlantı görselini ve malzeme listesini oku. 6–8 yaş grubunda bir yetişkin devreyi kurarken çocuk komutları ve sonucu takip eder.
2. USB ve harici beslemeyi çıkar. Breadboard güç raylarının bağlı/ayrık bölümlerini kontrol et.
3. HC-SR04 VCC ucunu 5V noktasına bağla.
4. HC-SR04 GND ucunu GND noktasına bağla.
5. HC-SR04 TRIG ucunu D12 noktasına bağla.
6. HC-SR04 ECHO ucunu D11 noktasına bağla.
7. D8 ucunu 330 Ω → kırmızı LED anot noktasına bağla.
8. D7 ucunu 330 Ω → sarı LED anot noktasına bağla.
9. D6 ucunu 330 Ω → yeşil LED anot noktasına bağla.
10. Üç LED katodu ucunu GND noktasına bağla.
11. Bir yetişkinle güç, GND, parça yönü ve dirençleri bağlantı tablosuna göre tek tek kontrol et.
12. Arduino IDE’de Arduino Uno kartını ve bağlı portu seç. Servo veya LCD kullanılan projelerde ilgili Servo/LiquidCrystal kütüphanesini kur.
13. Aşağıdaki bağımsız kodu yeni eskize yapıştır ve karta yükle. Seri Monitör gerekiyorsa 9600 baud seç.
14. Beklenen sonucu gözle, ardından yalnız bir değişkeni değiştirerek “Sıra sende” görevini yap.

Kod · Arduino C++

// Arduino Uno R3 — Üç bölgeli park modeli


long distanceCm(){digitalWrite(12,LOW);delayMicroseconds(2);digitalWrite(12,HIGH);delayMicroseconds(10);digitalWrite(12,LOW);unsigned long us=pulseIn(11,HIGH,25000UL);return us==0?-1:long(us/58UL);}
void lights(bool r,bool y,bool g){digitalWrite(8,r);digitalWrite(7,y);digitalWrite(6,g);}
void setup(){
  Serial.begin(9600);
  pinMode(12,OUTPUT); pinMode(11,INPUT);
  pinMode(8,OUTPUT); pinMode(7,OUTPUT); pinMode(6,OUTPUT);
}
void loop(){
  long d=distanceCm();lights(d>=0&&d<15,d>=15&&d<35,d>=35);delay(100);
}

Kod nasıl çalışır?

Mesafeyi yakın, orta ve uzak olarak üç ışıkla göster.
setup() bir kez çalışıp pin yönlerini ve haberleşmeyi hazırlar. loop() içindeki komutlar sürekli tekrarlanır. Ultrasonik darbenin gidiş-dönüş süresini ölçeriz. Yaklaşık us/58 dönüşümü santimetre verir. -1 yankı alınamadığını belirtir. Örnekler arasında en az 60 ms bekle; 2 cm altı ve eğimli/yumuşak yüzeyler güvenilmez olabilir. ECHO 5 V olduğundan bu bağlantı Uno içindir.
Her LED’in kendine ait seri direnci vardır. Kırmızı D8, sarı D7, yeşil D6 pinindedir.

Beklenen sonuç

Yakında kırmızı, ortada sarı, uzakta yeşil yanar; yankı yoksa hepsi söner.

Sıra sende

Bu eğitim modelinin gerçek araç güvenliği için yeterli olmadığını tartış.

Güvenli atölye

Yalnız düşük gerilimli eğitim devresi. Şebeke/priz bağlantısı yapma. Bağlantıları enerji kapalıyken ve bir yetişkinle kur. Motor/servo hareket alanını boş tut. Bu proje fiziksel devrede test edilmiş olarak işaretlenmemiştir.

Çalışmıyorsa kontrol et

1. Kod yüklenmiyorsa kart, port ve USB veri kablosunu kontrol et.
2. Gücü çıkarıp her bağlantıyı tablodaki satırla eşleştir; ortak GND olmadan sinyaller güvenilir olmayabilir.
3. Beklenen sonuçla gerçek sonucu karşılaştır. Sensör eşikleri bulunduğun ortama göre ayar ister.
4. LED yanmıyorsa seri direnci ve anot/katot yönünü kontrol et; LED içermeyen projede sensörün pin etiketlerini incele.
