Işıkta renk karışımı

Neler öğreneceğiz?

İki veya üç kanalı birlikte açarak toplamsal renk karışımını incele.
Üç rengin her biri ayrı direnç üzerinden PWM ile sürülür. Pin sırası modelden modele değişir; veri sayfasına bak. Ortak anot RGB bu kodla aynı çalışmaz.

Malzeme listesi

1. 1 × Arduino Uno R3
2. 1 × USB veri kablosu
3. 1 × breadboard
4. Yeterli sayıda jumper kablo
5. 1 × ortak katot RGB LED
6. 3 × 330 Ω direnç

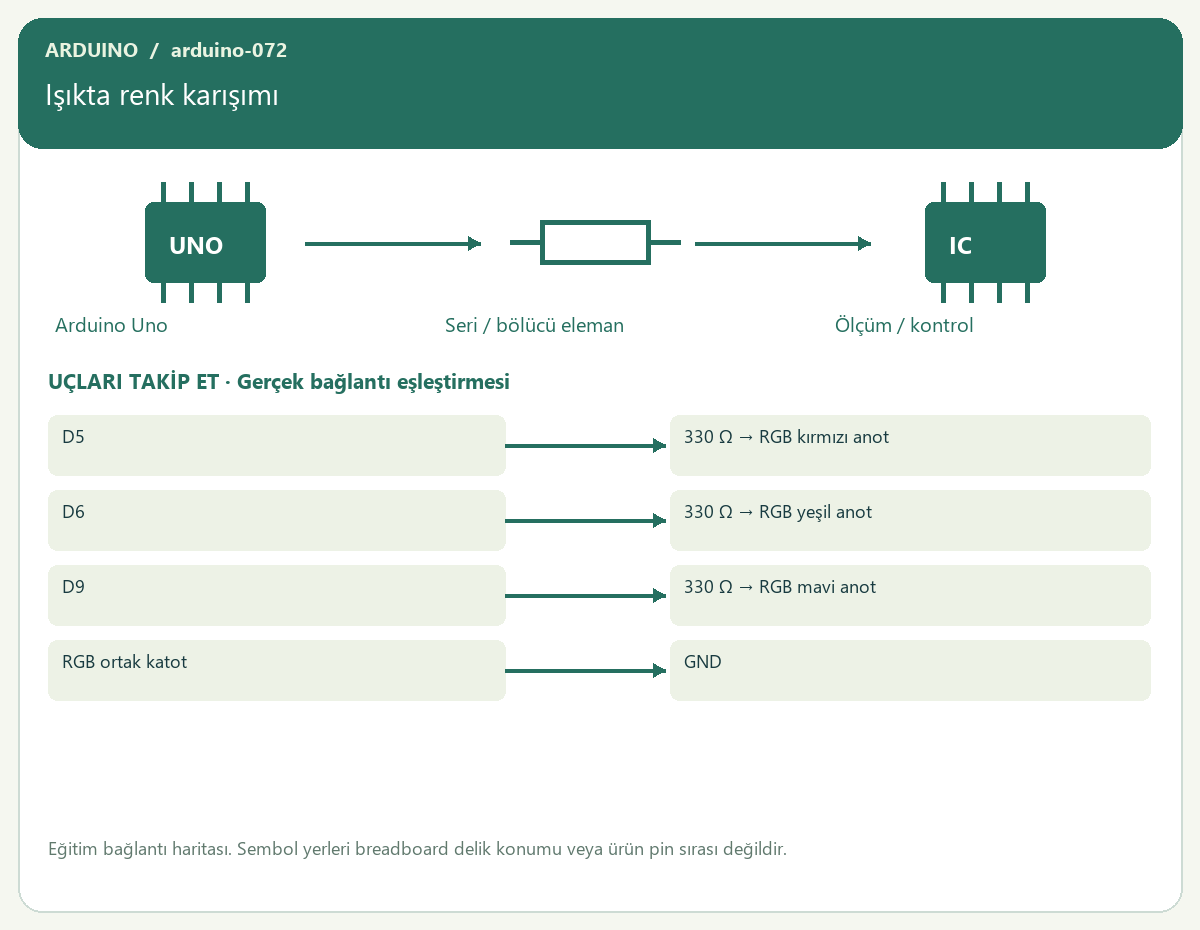

Bağlantı tablosu

Adım adım yapalım

1. Önce bağlantı görselini ve malzeme listesini oku. 6–8 yaş grubunda bir yetişkin devreyi kurarken çocuk komutları ve sonucu takip eder.
2. USB ve harici beslemeyi çıkar. Breadboard güç raylarının bağlı/ayrık bölümlerini kontrol et.
3. D5 ucunu 330 Ω → RGB kırmızı anot noktasına bağla.
4. D6 ucunu 330 Ω → RGB yeşil anot noktasına bağla.
5. D9 ucunu 330 Ω → RGB mavi anot noktasına bağla.
6. RGB ortak katot ucunu GND noktasına bağla.
7. Bir yetişkinle güç, GND, parça yönü ve dirençleri bağlantı tablosuna göre tek tek kontrol et.
8. Arduino IDE’de Arduino Uno kartını ve bağlı portu seç. Servo veya LCD kullanılan projelerde ilgili Servo/LiquidCrystal kütüphanesini kur.
9. Aşağıdaki bağımsız kodu yeni eskize yapıştır ve karta yükle. Seri Monitör gerekiyorsa 9600 baud seç.
10. Beklenen sonucu gözle, ardından yalnız bir değişkeni değiştirerek “Sıra sende” görevini yap.

Kod · Arduino C++

// Arduino Uno R3 — Işıkta renk karışımı


void rgb(int r,int g,int b){analogWrite(5,constrain(r,0,255));analogWrite(6,constrain(g,0,255));analogWrite(9,constrain(b,0,255));}
void setup(){
  Serial.begin(9600);
  pinMode(5,OUTPUT);pinMode(6,OUTPUT);pinMode(9,OUTPUT);
}
void loop(){
  rgb(255,255,0);delay(1000);rgb(0,255,255);delay(1000);rgb(255,0,255);delay(1000);rgb(255,255,255);delay(1000);
}

Kod nasıl çalışır?

İki veya üç kanalı birlikte açarak toplamsal renk karışımını incele.
setup() bir kez çalışıp pin yönlerini ve haberleşmeyi hazırlar. loop() içindeki komutlar sürekli tekrarlanır. Üç rengin her biri ayrı direnç üzerinden PWM ile sürülür. Pin sırası modelden modele değişir; veri sayfasına bak. Ortak anot RGB bu kodla aynı çalışmaz.

Beklenen sonuç

Sarı, camgöbeği, mor ve beyaza yakın renkler oluşur.

Sıra sende

Pigment karışımıyla ışık karışımının farklılığını anlat.

Güvenli atölye

Yalnız düşük gerilimli eğitim devresi. Şebeke/priz bağlantısı yapma. Bağlantıları enerji kapalıyken ve bir yetişkinle kur. Motor/servo hareket alanını boş tut. Bu proje fiziksel devrede test edilmiş olarak işaretlenmemiştir.

Çalışmıyorsa kontrol et

1. Kod yüklenmiyorsa kart, port ve USB veri kablosunu kontrol et.
2. Gücü çıkarıp her bağlantıyı tablodaki satırla eşleştir; ortak GND olmadan sinyaller güvenilir olmayabilir.
3. Beklenen sonuçla gerçek sonucu karşılaştır. Sensör eşikleri bulunduğun ortama göre ayar ister.
4. LED yanmıyorsa seri direnci ve anot/katot yönünü kontrol et; LED içermeyen projede sensörün pin etiketlerini incele.
