kırmızı–mor–kırmızı direnci çöz

Neler öğreneceğiz?

Dört bantlı direncin iki anlamlı rakamını, çarpanını ve toleransını çöz; görseldeki renkleri ölçümle doğrula.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Enerjisiz komponent
2. Multimetre
3. Kâğıt ve kalem
4. Python 3 çalışma ortamı

Adım adım yapalım

1. İlgili parçanın tam değerini/modelini yaz; enerjiyi tamamen ayır.

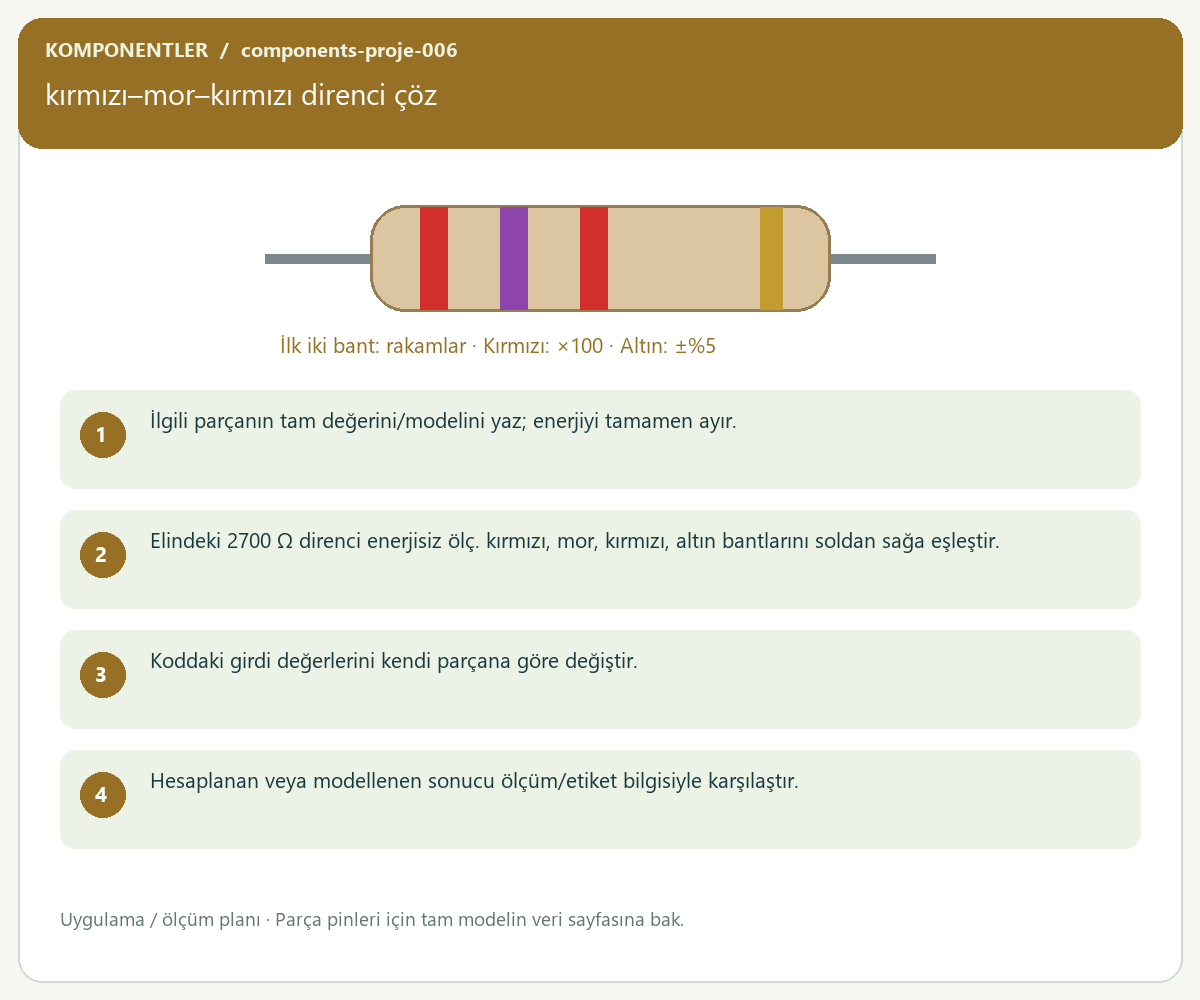

2. Elindeki 2700 Ω direnci enerjisiz ölç. kırmızı, mor, kırmızı, altın bantlarını soldan sağa eşleştir.
3. Koddaki girdi değerlerini kendi parçana göre değiştir.
4. Hesaplanan veya modellenen sonucu ölçüm/etiket bilgisiyle karşılaştır.
5. Uygunluk, hata nedeni ve bir sonraki deneme için üç satırlık rapor yaz.

Kod · Python 3 · hesaplama modeli

a=2
b=7
value=(10*a+b)*100
print("Direnç",value,"ohm; aralık",value*0.95,value*1.05)

Kod nasıl çalışır?

İlk iki bant sayı, üçüncü bant 10 üzeri çarpan, altın bant ±%5 toleranstır.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Direnç 2700 ohm; aralık 2565.0 2835.0

Sıra sende

Aynı değerin beş bantlı yazımında kaç anlamlı rakam olduğunu araştır.

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
