5600 Ω ±%5 kabul aralığı

Neler öğreneceğiz?

Etiketteki toleransa göre bir direnç partisinin kabul sınırlarını çıkar; cihaz ölçüm belirsizliğini ayrıca düşün.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Enerjisiz komponent
2. Multimetre
3. Kâğıt ve kalem
4. Python 3 çalışma ortamı

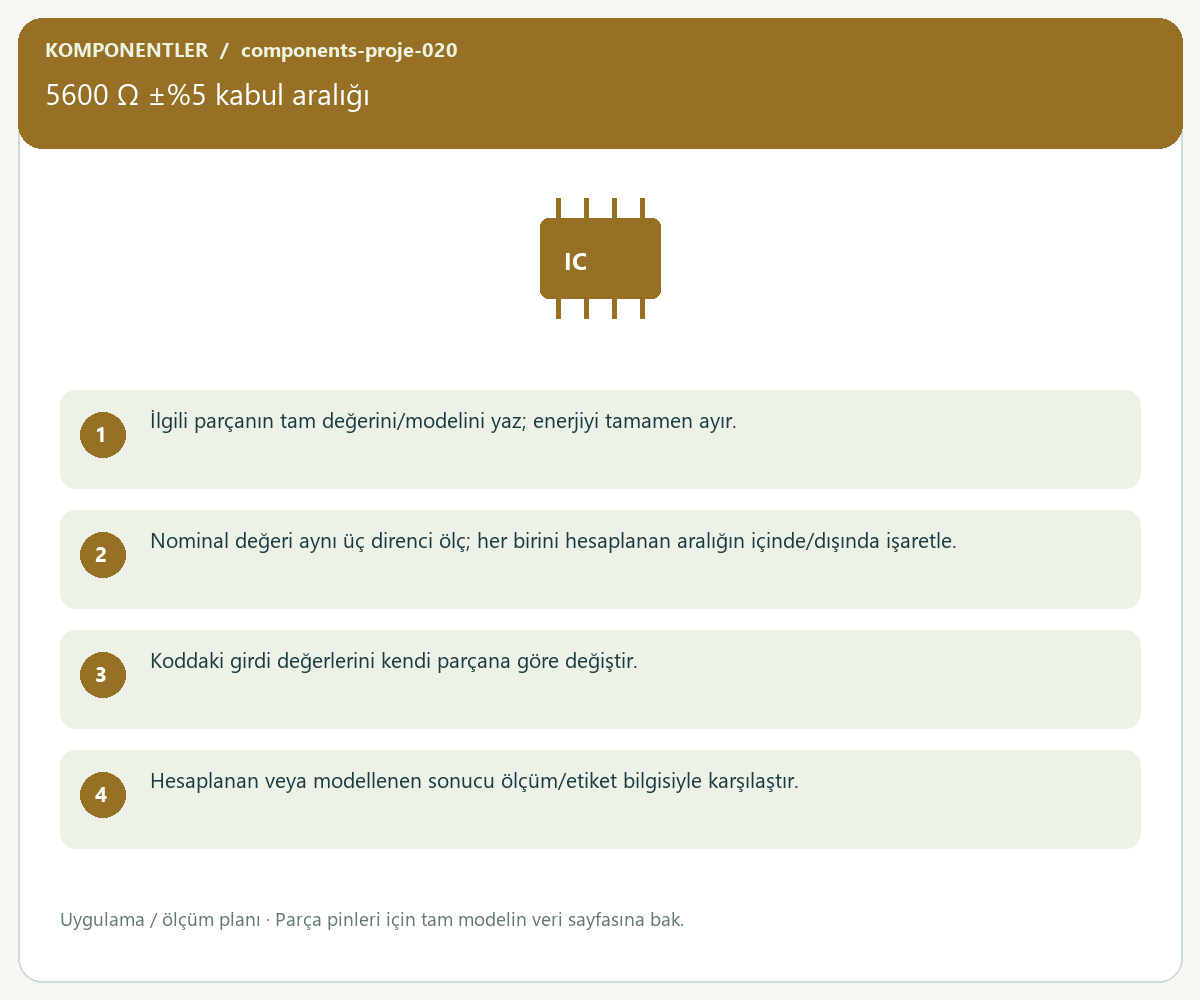

Adım adım yapalım

1. İlgili parçanın tam değerini/modelini yaz; enerjiyi tamamen ayır.
2. Nominal değeri aynı üç direnci ölç; her birini hesaplanan aralığın içinde/dışında işaretle.
3. Koddaki girdi değerlerini kendi parçana göre değiştir.
4. Hesaplanan veya modellenen sonucu ölçüm/etiket bilgisiyle karşılaştır.
5. Uygunluk, hata nedeni ve bir sonraki deneme için üç satırlık rapor yaz.

Kod · Python 3 · hesaplama modeli

r=5600
t=5
lo=r*(1-t/100)
hi=r*(1+t/100)
measurements=[r*0.98,r,r*1.08]
for measured in measurements:
 print(measured,"ohm","uygun" if lo<=measured<=hi else "sınır dışı")

Kod nasıl çalışır?

Alt=R×(1−t/100); üst=R×(1+t/100). Sınırdaki ölçüm için multimetre doğruluğu da gerekir.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

5488.0 ohm uygun
5600 ohm uygun
6048.0 ohm sınır dışı

Sıra sende

Ölçü aleti ±%1 hatalıysa sınırdaki parçaya hemen arızalı denebilir mi?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
