68 µF kondansatörü zamanla tanı

Neler öğreneceğiz?

Şarj süresini kullanarak kapasiteyi yaklaşık bul. Elektrolitik parçanın artı/eksi yönüne dikkat et.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Enerjisiz komponent
2. Multimetre
3. Kâğıt ve kalem
4. Python 3 çalışma ortamı
5. 3 V akım sınırlamalı kaynak
6. 10 kΩ direnç
7. 68 µF, en az 10 V kondansatör
8. Kronometre

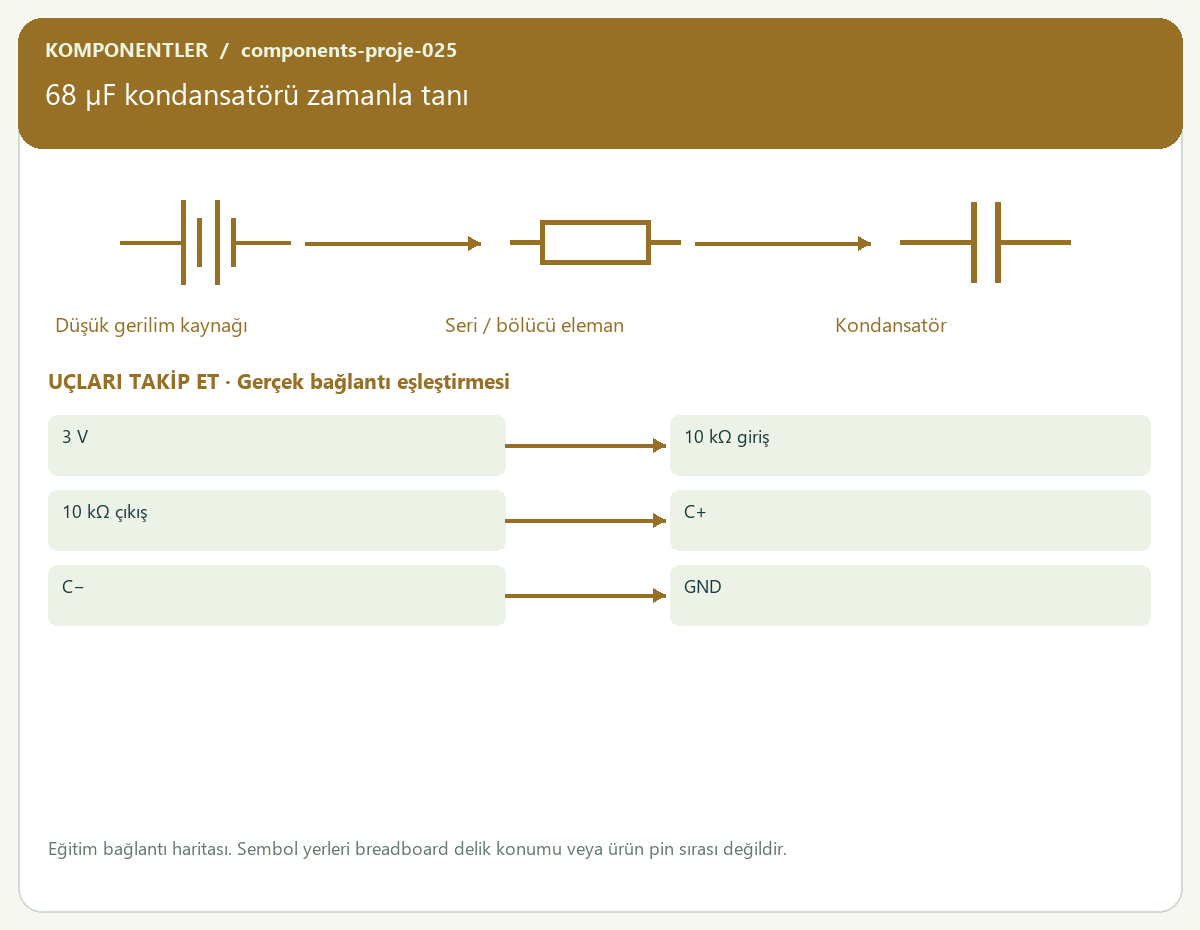

Bağlantı tablosu

Adım adım yapalım

1. İlgili parçanın tam değerini/modelini yaz; enerjiyi tamamen ayır.
2. Kondansatörü direnç üzerinden boşalt. 3 V ile şarj ederken 1,896 V’a yaklaşma süresini ölç; kısa sürelerde yalnız hesap modelini kullan.
3. Koddaki girdi değerlerini kendi parçana göre değiştir.
4. Hesaplanan veya modellenen sonucu ölçüm/etiket bilgisiyle karşılaştır.
5. Uygunluk, hata nedeni ve bir sonraki deneme için üç satırlık rapor yaz.

Kod · Python 3 · hesaplama modeli

r=10000
c=68e-6
t63=r*c
print(f"%63 gerilim=1.896 V; beklenen süre={t63:.3f} s")

Kod nasıl çalışır?

Bir zaman sabitinde Vc≈0,632×Vs. C≈t63/R; multimetre ve insan tepki süresi hataya yol açar.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

%63 gerilim=1.896 V; beklenen süre=0.680 s

Sıra sende

10 kat büyük direnç zaman ölçümünü nasıl kolaylaştırır?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
