2.85 V LED için güvenli direnç seç

Neler öğreneceğiz?

LED’in yaklaşık ileri geriliminden hareketle akımı 3 mA altında tutan standart direnci seç.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Enerjisiz komponent
2. Multimetre
3. Kâğıt ve kalem
4. Python 3 çalışma ortamı
5. 5 V kaynak
6. 1000 Ω direnç
7. Düşük akımlı LED

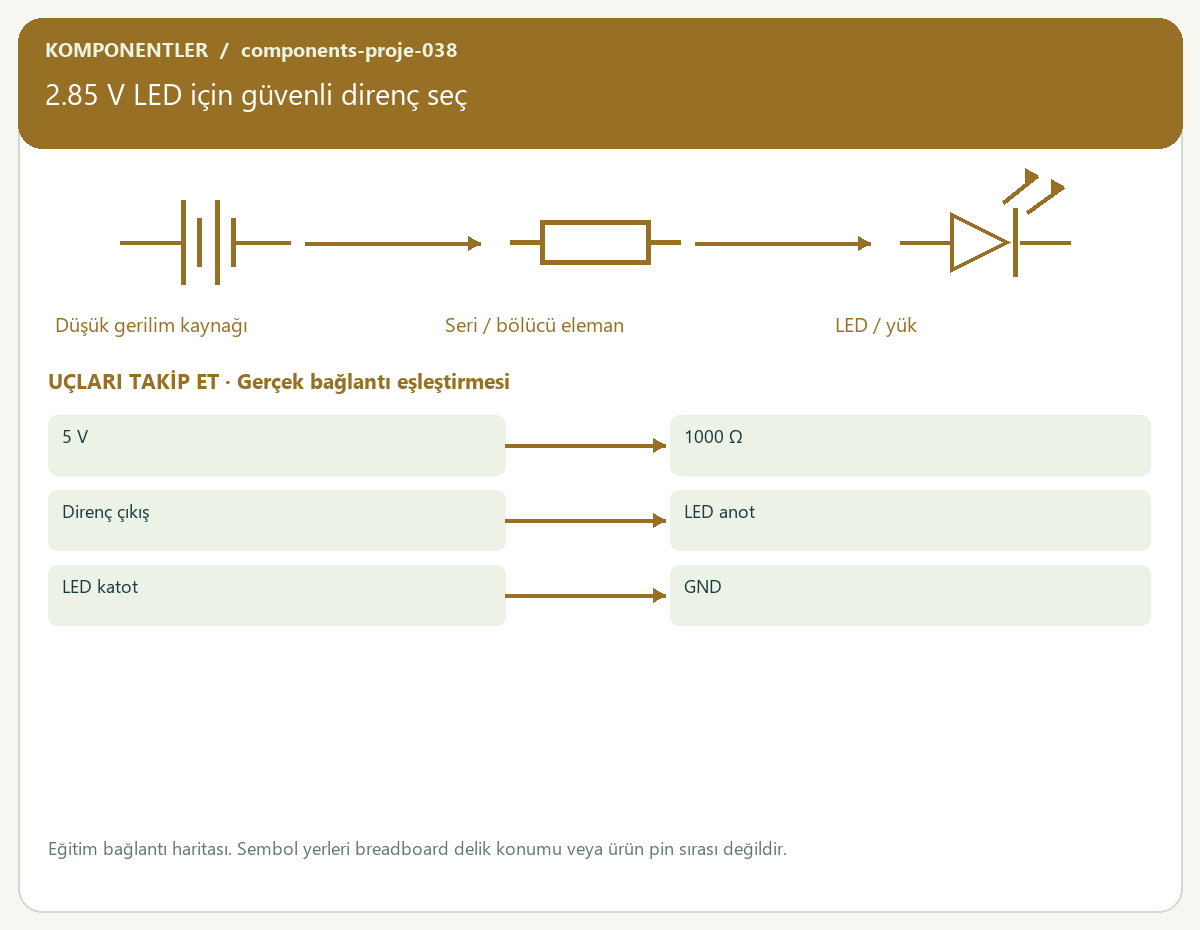

Bağlantı tablosu

Adım adım yapalım

1. İlgili parçanın tam değerini/modelini yaz; enerjiyi tamamen ayır.
2. Önce hesapla, sonra seçilen direnci LED’e seri bağla. LED üzerindeki gerçek gerilimi ölçüp akımı yeniden hesapla.
3. Koddaki girdi değerlerini kendi parçana göre değiştir.
4. Hesaplanan veya modellenen sonucu ölçüm/etiket bilgisiyle karşılaştır.
5. Uygunluk, hata nedeni ve bir sonraki deneme için üç satırlık rapor yaz.

Kod · Python 3 · hesaplama modeli

vf=2.85
standards=[1000,1200,1500,1800,2200,2700,3300]
rmin=(5-vf)/0.003
r=next(x for x in standards if x>=rmin)
print("Seçilen",r,"ohm; akım",round((5-vf)/r*1000,3),"mA")

Kod nasıl çalışır?

Rmin=(5−Vf)/0,003; standart listeden Rmin altına düşmeyen ilk değer seçilir.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Seçilen 1000 ohm; akım 2.15 mA

Sıra sende

LED’in veri sayfasındaki azami akım neden hedef akım değildir?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
