Diyot yönü: 1800 Ω sınırlayıcıyla ölç

Neler öğreneceğiz?

1N4148 diyodunun ileri yönde iletimini, ters yönde ise bu düşük gerilimde akımı sınırladığını karşılaştır.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Enerjisiz komponent
2. Multimetre
3. Kâğıt ve kalem
4. Python 3 çalışma ortamı
5. 3 V kaynak
6. 1N4148
7. 1800 Ω direnç

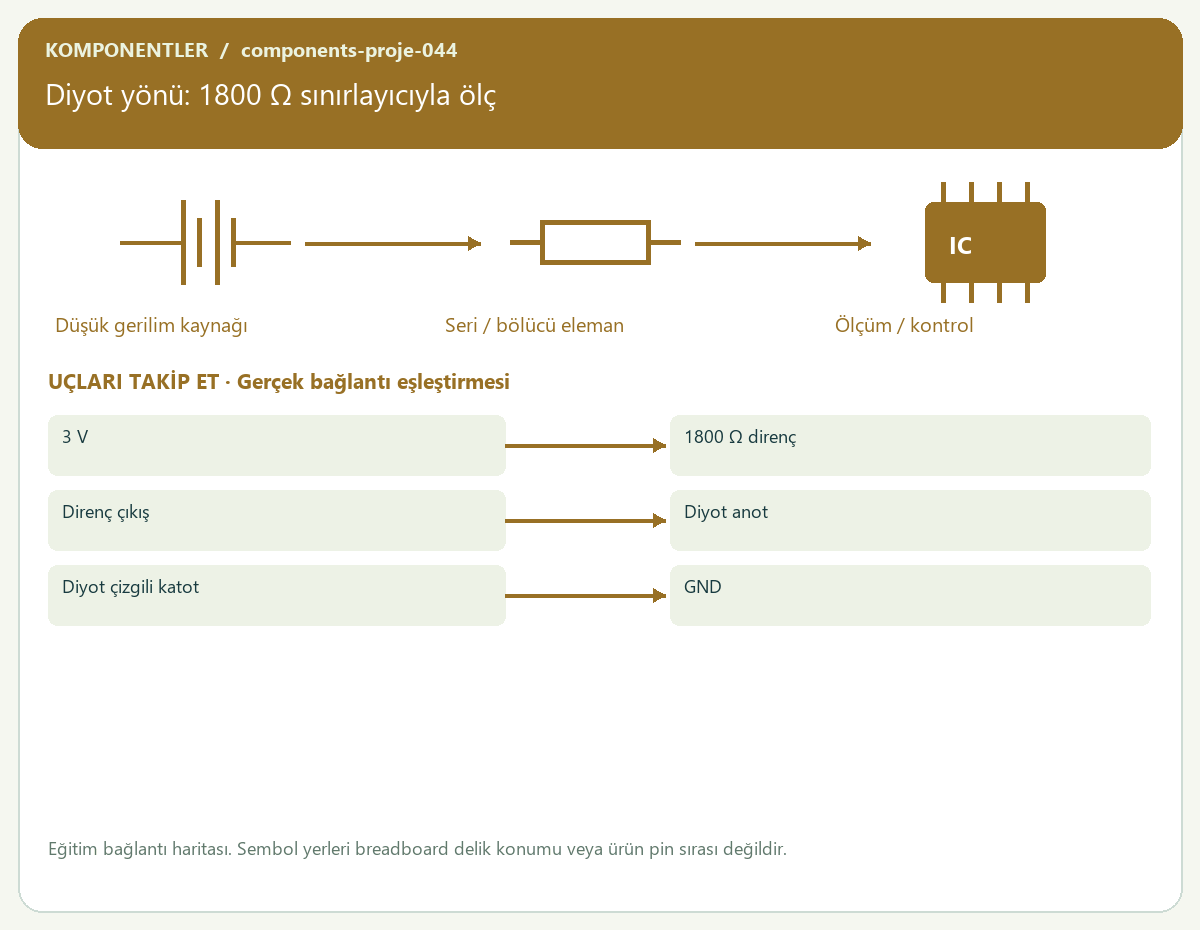

Bağlantı tablosu

Adım adım yapalım

1. İlgili parçanın tam değerini/modelini yaz; enerjiyi tamamen ayır.
2. İleri bağlantıda direnç gerilimini ölç. Gücü kesip diyodu ters çevir, aynı ölçümü yinele; ters kırılma testi yapma.
3. Koddaki girdi değerlerini kendi parçana göre değiştir.
4. Hesaplanan veya modellenen sonucu ölçüm/etiket bilgisiyle karşılaştır.
5. Uygunluk, hata nedeni ve bir sonraki deneme için üç satırlık rapor yaz.

Kod · Python 3 · hesaplama modeli

r=1800
vf=0.7
print(f"Yaklaşık ileri akım={(3-vf)/r*1000:.3f} mA")

Kod nasıl çalışır?

İleri gerilim yaklaşık 0,7 V varsayılır; I≈(3−0,7)/R. Gerçek değer akım ve sıcaklıkla değişir.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Yaklaşık ileri akım=1.278 mA

Sıra sende

Direnç olmadan ileri yönde bağlamak neden uygun değildir?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
