25 ms kararlılık bekleyen buton

Neler öğreneceğiz?

Mekanik buton bir basışta kısa sıçramalar üretir. Ham ölçüm ile kararlı basışı ayır.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Enerjisiz komponent
2. Multimetre
3. Kâğıt ve kalem
4. Python 3 çalışma ortamı

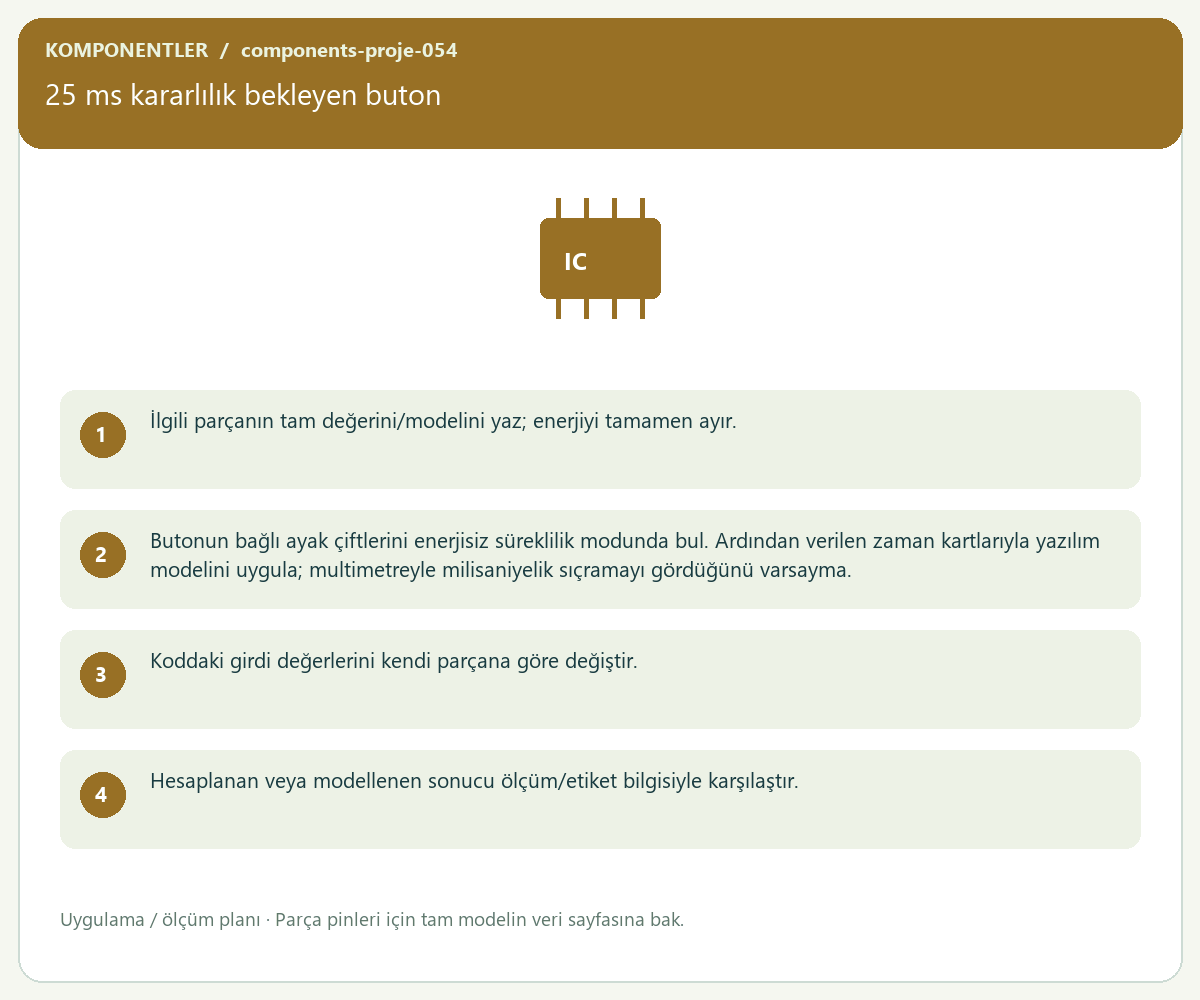

Adım adım yapalım

1. İlgili parçanın tam değerini/modelini yaz; enerjiyi tamamen ayır.
2. Butonun bağlı ayak çiftlerini enerjisiz süreklilik modunda bul. Ardından verilen zaman kartlarıyla yazılım modelini uygula; multimetreyle milisaniyelik sıçramayı gördüğünü varsayma.
3. Koddaki girdi değerlerini kendi parçana göre değiştir.
4. Hesaplanan veya modellenen sonucu ölçüm/etiket bilgisiyle karşılaştır.
5. Uygunluk, hata nedeni ve bir sonraki deneme için üç satırlık rapor yaz.

Kod · Python 3 · hesaplama modeli

events=[(0, 0), (2, 1), (4, 0), (6, 1), (8, 0), (10, 1), (80, 1)]
wait=25
last=stable=0
changed=0
for t,raw in events:
 if raw!=last: changed=t;last=raw
 if t-changed>=wait: stable=raw
 print(t,"ham",raw,"kararlı",stable)

Kod nasıl çalışır?

Ham değer değişince zaman damgası yenilenir. Son değişimden sonra yeterli süre geçerse kararlı durum güncellenir.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

0 ham 0 kararlı 0
2 ham 1 kararlı 0
4 ham 0 kararlı 0
6 ham 1 kararlı 0
8 ham 0 kararlı 0
10 ham 1 kararlı 0
80 ham 1 kararlı 1

Sıra sende

Bekleme süresi çok büyük olursa hızlı basışlar nasıl etkilenir?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
