Potansiyometre yüzde 50 konumda

Neler öğreneceğiz?

10 kΩ doğrusal potun iki dış ucu sabittir; orta uç iki parçalı direnç oluşturur.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. 10 kΩ doğrusal potansiyometre
2. Multimetre
3. 3 V kaynak
4. Jumper kablolar

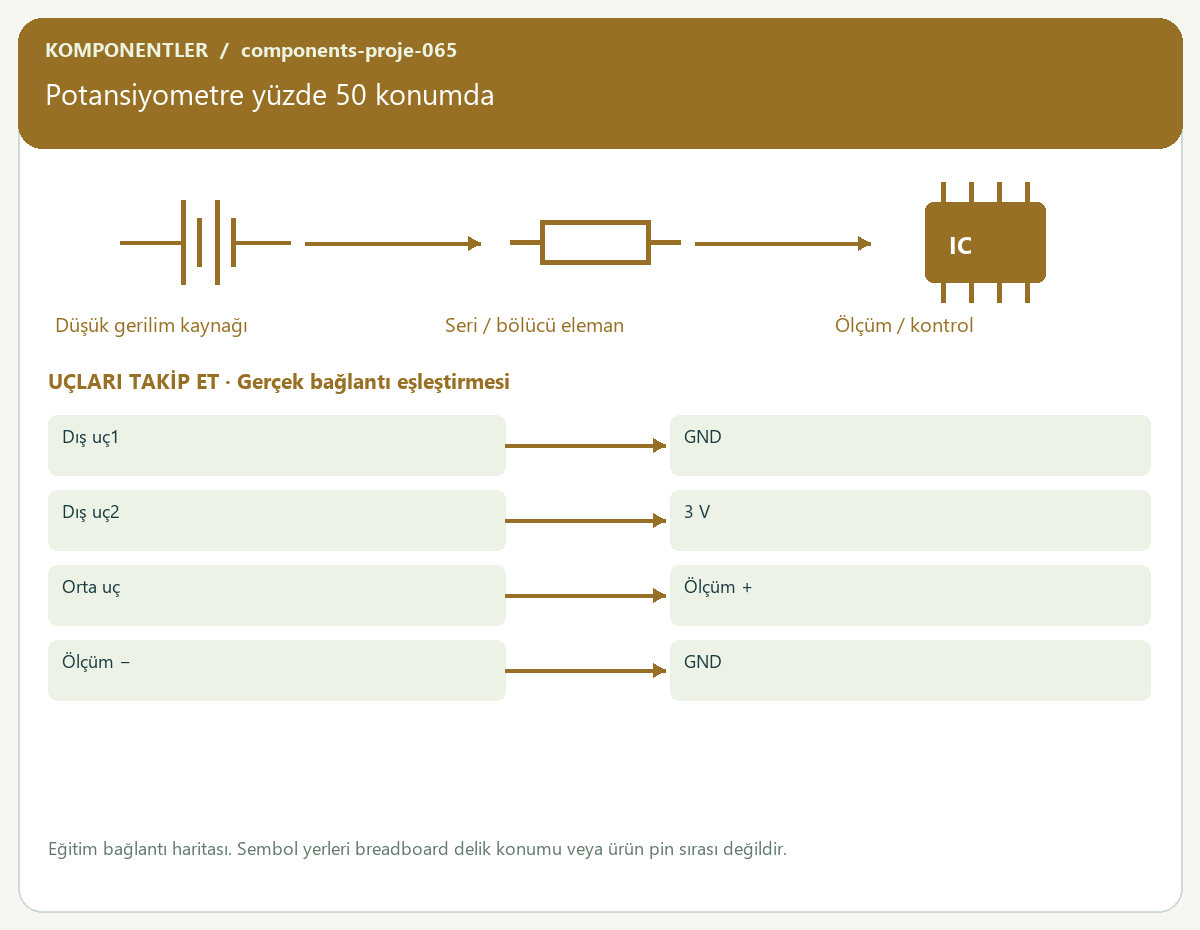

Bağlantı tablosu

Adım adım yapalım

1. İlgili parçanın tam değerini/modelini yaz; enerjiyi tamamen ayır.
2. Önce enerjisiz direnç modunda orta ucu belirle. Daha sonra gerilim moduna geç, 3 V bağla ve verilen konum oranını yakala.
3. Koddaki girdi değerlerini kendi parçana göre değiştir.
4. Hesaplanan veya modellenen sonucu ölçüm/etiket bilgisiyle karşılaştır.
5. Uygunluk, hata nedeni ve bir sonraki deneme için üç satırlık rapor yaz.

Kod · Python 3 · hesaplama modeli

p=50/100
print("Alt kol",10000*p,"ohm; üst kol",10000*(1-p),"ohm; çıkış",round(3*p,3),"V")

Kod nasıl çalışır?

Yüksüz Vout=3×konum oranı. Enerjisiz ölçümde iki parça direncin toplamı yaklaşık 10 kΩ olur.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Alt kol 5000.0 ohm; üst kol 5000.0 ohm; çıkış 1.5 V

Sıra sende

Dış uçlar yer değiştirirse dönüş yönüne göre gerilim nasıl değişir?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
