47000 Ω LDR durumunu modelle

Neler öğreneceğiz?

LDR direncini ölçüp gerilim bölücüde ne okuyacağını hesapla. Direnç değeri doğrudan lux birimi değildir.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Enerjisiz komponent
2. Multimetre
3. Kâğıt ve kalem
4. Python 3 çalışma ortamı
5. LDR
6. 10 kΩ direnç
7. 3 V kaynak

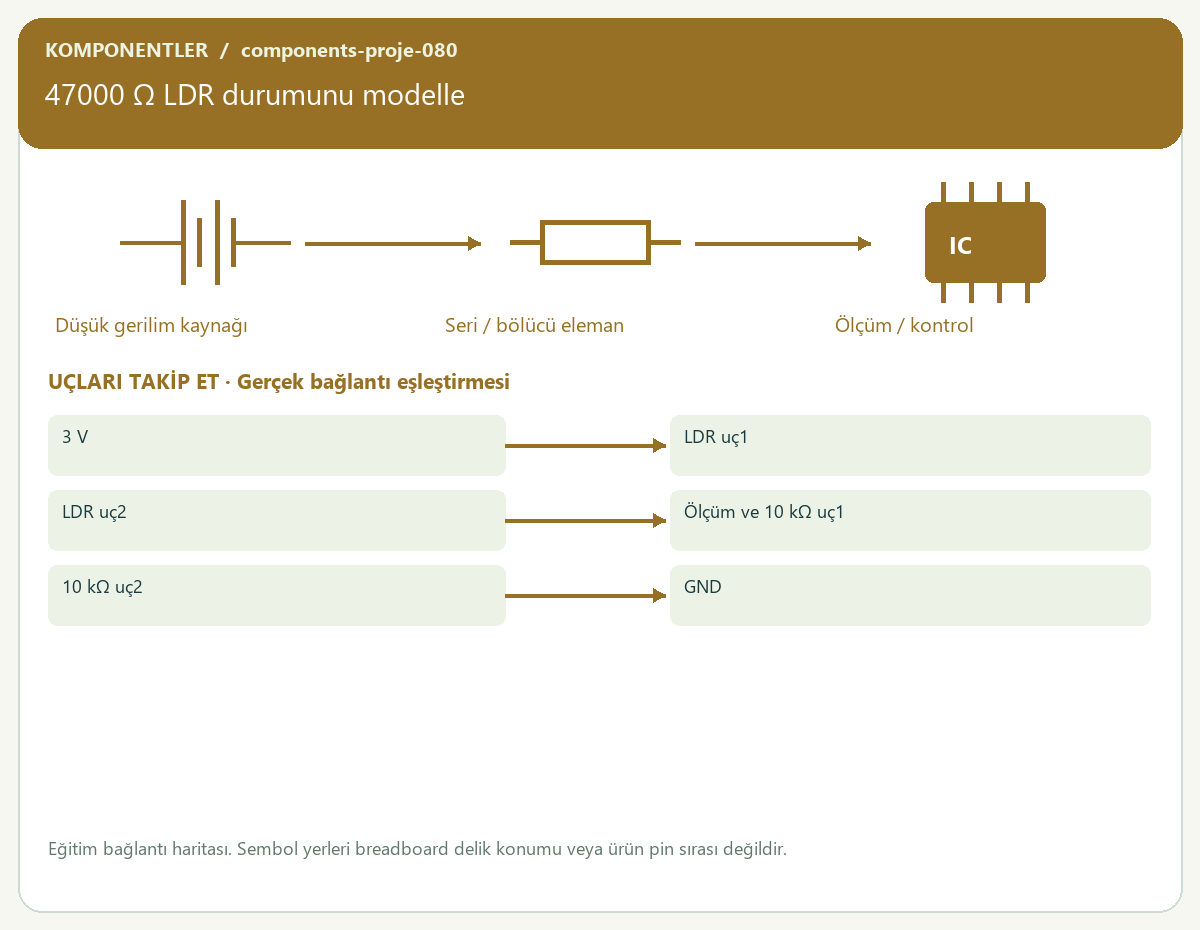

Bağlantı tablosu

Adım adım yapalım

1. İlgili parçanın tam değerini/modelini yaz; enerjiyi tamamen ayır.
2. LDR’yi enerjisizken aydınlık ve elinle gölgelenmiş halde ölç. Bölücüyü kurunca iki ışık koşulundaki gerilimi kaydet.
3. Koddaki girdi değerlerini kendi parçana göre değiştir.
4. Hesaplanan veya modellenen sonucu ölçüm/etiket bilgisiyle karşılaştır.
5. Uygunluk, hata nedeni ve bir sonraki deneme için üç satırlık rapor yaz.

Kod · Python 3 · hesaplama modeli

ldr=47000
fixed=10000
print(f"Çıkış={3*fixed/(ldr+fixed):.3f} V")

Kod nasıl çalışır?

LDR üst kolda: Vout=3×10000/(Rldr+10000). Işık artınca direnç genellikle düşer ve çıkış yükselir.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Çıkış=0.526 V

Sıra sende

LDR ve sabit direnç yer değiştirirse aydınlığa tepki yönünü tahmin et.

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
