10 Hz için kapasite etkisi

Neler öğreneceğiz?

100 nF kutupsuz kondansatörün frekansa göre ideal reaktansını hesapla; DC’deki davranışla karıştırma.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. 100 nF kutupsuz kondansatör
2. Üretici veri sayfası
3. Python 3
4. Kâğıt ve kalem

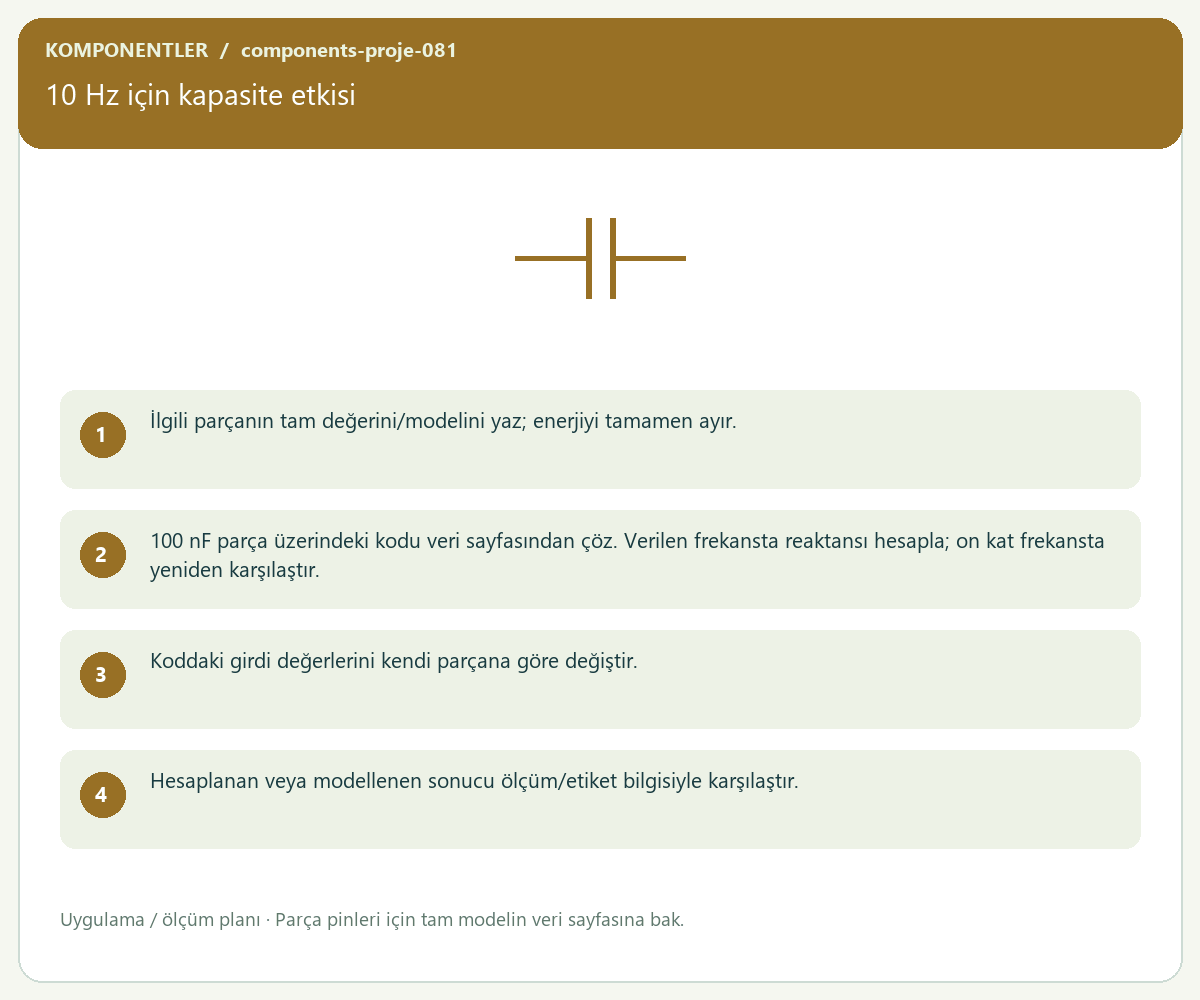

Adım adım yapalım

1. İlgili parçanın tam değerini/modelini yaz; enerjiyi tamamen ayır.
2. 100 nF parça üzerindeki kodu veri sayfasından çöz. Verilen frekansta reaktansı hesapla; on kat frekansta yeniden karşılaştır.
3. Koddaki girdi değerlerini kendi parçana göre değiştir.
4. Hesaplanan veya modellenen sonucu ölçüm/etiket bilgisiyle karşılaştır.
5. Uygunluk, hata nedeni ve bir sonraki deneme için üç satırlık rapor yaz.

Kod · Python 3 · hesaplama modeli

import math
f=10
c=100e-9
print(f"Reaktans={1/(2*math.pi*f*c):.2f} ohm")

Kod nasıl çalışır?

Xc=1/(2πfC) ohm. Bu ideal küçük sinyal modelidir; ESR ve parazitik endüktans ayrıca etkilidir.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Reaktans=159154.94 ohm

Sıra sende

Neden kondansatör bir DC direnci gibi aynı sabit değerde davranmaz?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
