A–C bağlantısını iz sürerek bul

Neler öğreneceğiz?

Breadboardda gözle yakın görünen delikler her zaman elektriksel olarak bağlı değildir. Süreklilik haritasını kur.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Enerjisiz breadboard
2. Jumper kablolar
3. Süreklilik ölçebilen multimetre

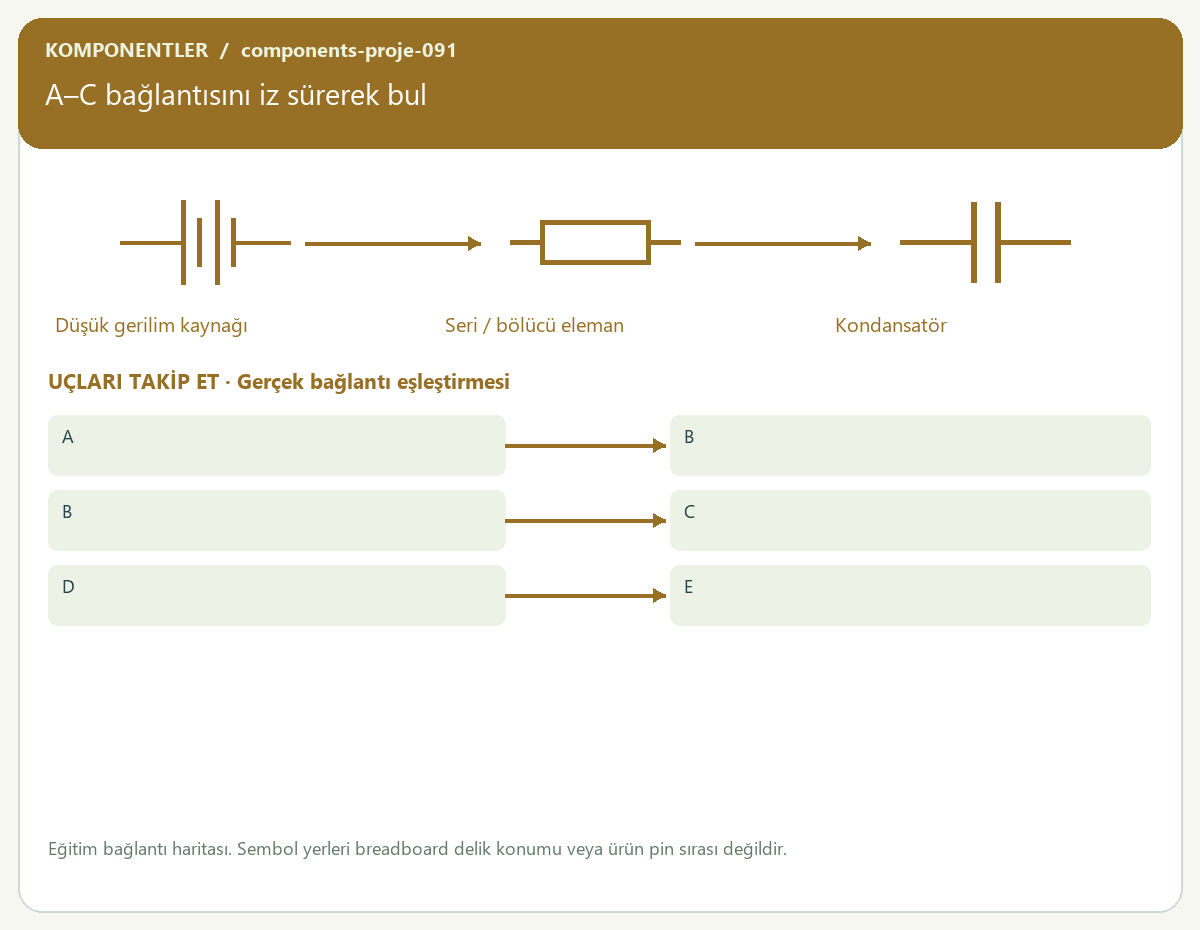

Bağlantı tablosu

Adım adım yapalım

1. İlgili parçanın tam değerini/modelini yaz; enerjiyi tamamen ayır.
2. Beş ayrı test noktasını A–E olarak etiketle. Yalnız tabloda verilen köprüleri bağla. Belirtilen iki nokta arasında süreklilik ölç.
3. Koddaki girdi değerlerini kendi parçana göre değiştir.
4. Hesaplanan veya modellenen sonucu ölçüm/etiket bilgisiyle karşılaştır.
5. Uygunluk, hata nedeni ve bir sonraki deneme için üç satırlık rapor yaz.

Kod · Python 3 · hesaplama modeli

links=[('A', 'B'), ('B', 'C'), ('D', 'E')]
start,target=('A', 'C')
seen={start}
pending=[start]
while pending:
 node=pending.pop()
 for a,b in links:
  other=b if a==node else a if b==node else None
  if other is not None and other not in seen: seen.add(other);pending.append(other)
print("Bağlı" if target in seen else "Ayrı")

Kod nasıl çalışır?

Bağlantılar yönsüz graf oluşturur. Başlangıçtan erişilebilen düğümler aynı elektriksel ağa aittir.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Bağlı

Sıra sende

Tek bir köprüyle bütün noktaları aynı ağa bağlamak için hangi iki noktayı seçersin?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
