Potansiyometrenin üç ucunu bul

Neler öğreneceğiz?

Ortadaki sürgü ile iki dış ucun davranışını ölçerek potansiyometrenin değişken bölücü olduğunu kanıtla.
Bu atölyede yalnız sonuca değil, tahmininin neden doğru veya yanlış çıktığına da bak. Bir deney günlüğünde giriş, beklenen sonuç, gözlenen sonuç ve düzeltme olmak üzere dört sütun aç.
Python kodu ölçüm/algoritma modelidir; GPIO pinlerine veya motora komut göndermez. Animasyon ise konuyu gösteren ayrı ve ideal bir modeldir.

Öğrenme hedefleri

1. Enerji yokken dış iki uç arası direnci ölç; düğmeyi çevirince toplamın yaklaşık sabit kaldığını göster.
2. Logaritmik potansiyometrede orta konum geriliminin neden yarı olmadığını araştır.

Malzeme listesi

1. Akım sınırlamalı 3–5 V eğitim kaynağı
2. Breadboard ve jumper
3. DC multimetre
4. 10 kΩ lineer potansiyometre
5. Hesap modelini çalıştırmak için Python 3 bilgisayar

Bağlantı tablosu

Adım adım yapalım

1. Enerji yokken dış iki uç arası direnci ölç; düğmeyi çevirince toplamın yaklaşık sabit kaldığını göster.
2. Kaynak bağlı değilken malzemeleri tabloya göre yerleştir; her kablonun iki ucunu kalemle işaretle.
3. Ölçü aletini DC volt konumuna al. Siyah probu ortak GND’de tut; ölçüm noktalarını sırayla kontrol et.
4. 5 V bağlandıktan sonra orta uç gerilimi 0–5 V arasında değişmeli; orta konum mekanik olarak tam yarı direnç vermeyebilir.
5. Ölçülen değerleri model koduna yazıp ideal hesapla karşılaştır. Sapmayı yalnız “yanlış” diye işaretlemek yerine tolerans, bağlantı ve ölçü aleti yükünü ayrı değerlendir.
6. Bir değişkeni değiştir, yeni sonucu önce tahmin et; deney günlüğüne ilk ve ikinci koşulu birlikte yaz.

Kod · Python 3 · deney modeli

total=10000
for fraction in [0,.25,.5,.75,1]:
 low=total*fraction;high=total-low
 print(fraction,high,low,"Vout",5*fraction)

Kod nasıl çalışır?

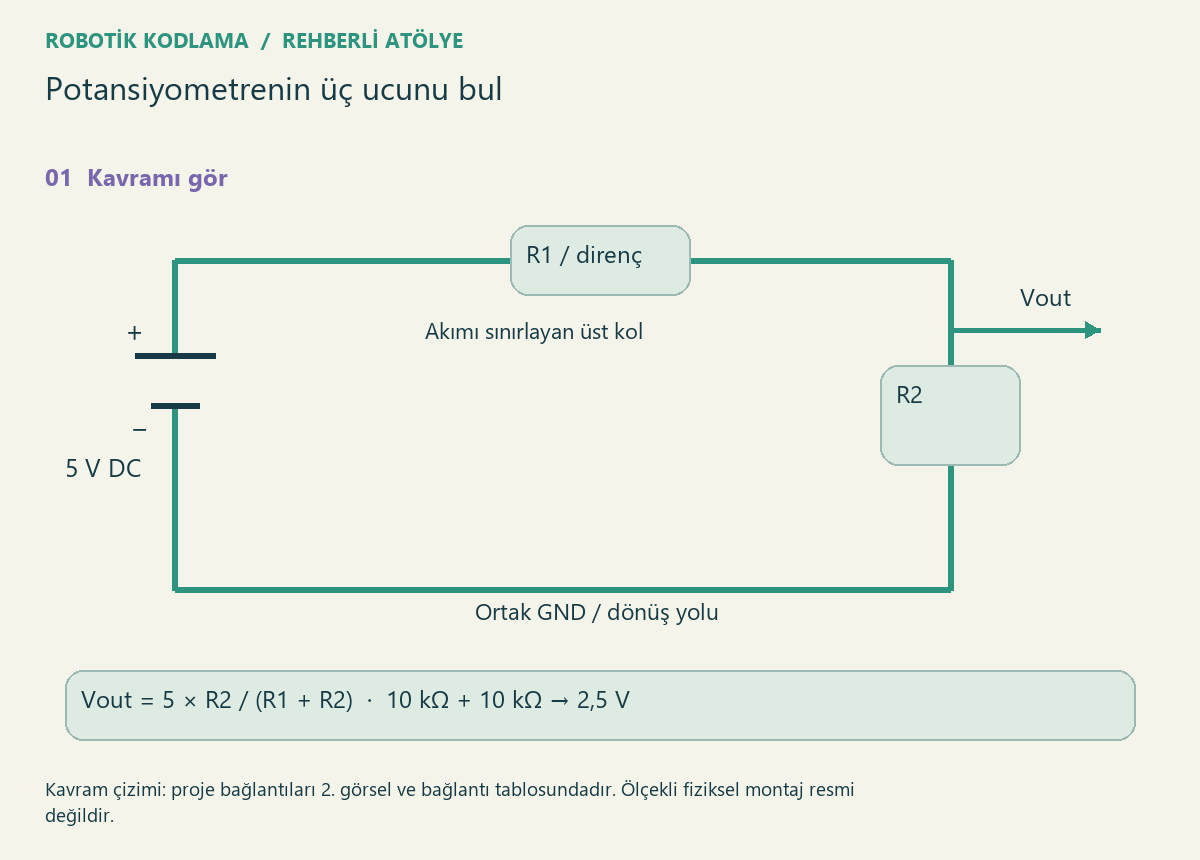

Dış uçlar arasındaki direnç sabittir, sürgü iki kolu tamamlayıcı değiştirir. Animasyon sabit üst kol ve değişen alt kol kullanır; potta iki kol birlikte değişir.

Beklenen sonuç

Python modelinin çalıştırılan çıktısı (fiziksel ölçüm değildir):
0 10000 0 Vout 0
0.25 7500.0 2500.0 Vout 1.25
0.5 5000.0 5000.0 Vout 2.5
0.75 2500.0 7500.0 Vout 3.75
1 0 10000 Vout 5

Sıra sende

Logaritmik potansiyometrede orta konum geriliminin neden yarı olmadığını araştır.

Güvenli atölye

Bu çalışma düşük gerilimli eğitim içindir. Donanımı enerji kapalıyken, bir yetişkinle kur. Şebeke elektriği kullanma. Kodun derlenmesi fiziksel devrenin test edildiği anlamına gelmez.

Çalışmıyorsa kontrol et

1. Sonucu alamıyorsan programın ilk satırından başlayıp girdileri tek tek kontrol et.
2. Donanım varsa enerjiyi ayır; GND, sinyal uçları ve parça yönlerini bağlantı tablosundan doğrula.
3. Aynı anda yalnız bir şeyi değiştir; değişiklik öncesi ve sonrası sonucu günlüğe yaz.

Kontrol noktaları

1. Başlamadan önce: gerekli malzemeleri say ve giriş değerlerini deney günlüğüne yaz.
2. Kurulumdan sonra: her bağlantıyı aşağıdaki tabloyla karşılaştır; yazılım projesinde giriş listesini kontrol et.
3. Testten sonra: beklenen sonucu kendi çıktınla karşılaştır. Fark varsa ilk farklı adımı bul.

Kaynakların kullanımı

Kaynak, ilgili kavramı öğrenmek ve karşılaştırmak içindir. Türkçe görev, örnek kod ve görseller bu atölye için özgün hazırlanmıştır; kaynak makalenin çevirisi veya kopyası değildir.
