Direnç renk koduna ölçüm itirazı

Neler öğreneceğiz?

Sarı-mor-kahverengi-altın direnç 470 Ω ±%5 olmalı. Ölçüm sonuçlarını tolerans aralığına göre kabul veya inceleme olarak sınıflandır.
Bu atölyede yalnız sonuca değil, tahmininin neden doğru veya yanlış çıktığına da bak. Bir deney günlüğünde giriş, beklenen sonuç, gözlenen sonuç ve düzeltme olmak üzere dört sütun aç.
Python kodu ölçüm/algoritma modelidir; GPIO pinlerine veya motora komut göndermez. Animasyon ise konuyu gösteren ayrı ve ideal bir modeldir.

Öğrenme hedefleri

1. Direnci devreden çıkarıp enerjisiz ölç; paralel bağlı başka parça sonucu düşürmesin.
2. Ölçü aleti ±%1 ise sınırdaki bir parçaya kesin arızalı denebilir mi?

Malzeme listesi

1. 470 Ω ±%5 direnç
2. Karşılaştırmak için 1 kΩ direnç
3. Dijital multimetre: enerjisiz direnç ve süreklilik ölçümü
4. Hesap modelini çalıştırmak için Python 3 bilgisayar

Adım adım yapalım

1. Direnci devreden çıkarıp enerjisiz ölç; paralel bağlı başka parça sonucu düşürmesin.
2. Yazılım modelini bilgisayarda aç; bu aşamada hiçbir parçaya enerji verme.
3. Girdileri kâğıda yaz ve sonuçları önce elle tahmin et. Direnç/süreklilik ölçümü gerekiyorsa parçayı kaynaktan tamamen ayır.
4. Kabul aralığı 446,5–493,5 Ω. 445 ve 500 Ω ölçümleri inceleme gerektirir; ölçü aletinin hata payını da hesaba kat.
5. Ölçülen değerleri model koduna yazıp ideal hesapla karşılaştır. Sapmayı yalnız “yanlış” diye işaretlemek yerine tolerans, bağlantı ve ölçü aleti yükünü ayrı değerlendir.
6. Bir değişkeni değiştir, yeni sonucu önce tahmin et; deney günlüğüne ilk ve ikinci koşulu birlikte yaz.

Kod · Python 3 · deney modeli

nominal=470;low=nominal*.95;high=nominal*1.05
for measured in [445,450,470,490,500]:print(measured,"uygun" if low<=measured<=high else "incele")

Kod nasıl çalışır?

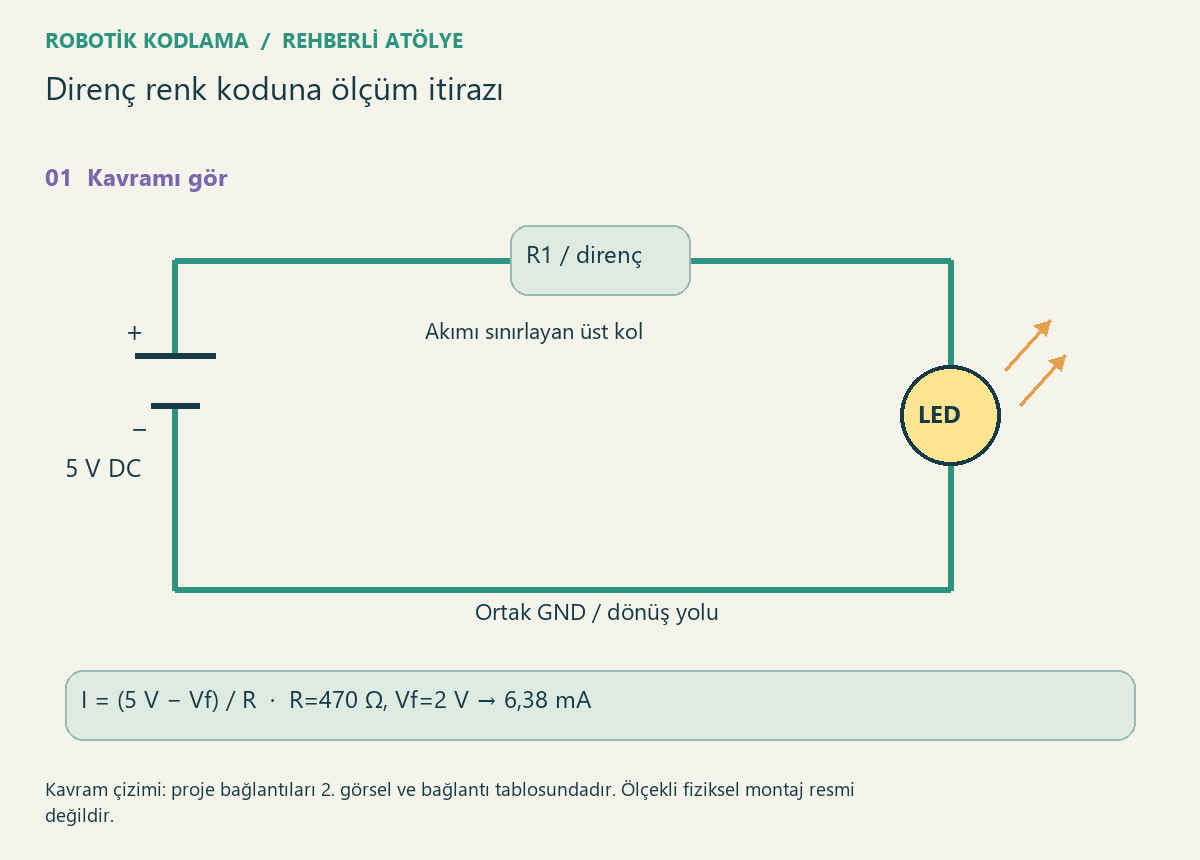

Tolerans nominal değerin etrafındaki üretim aralığıdır. Devre içi ölçüm başka akım yollarını da içerir. LED laboratuvarı direnç değerinin akım etkisini gösterir.

Beklenen sonuç

Python modelinin çalıştırılan çıktısı (fiziksel ölçüm değildir):
445 incele
450 uygun
470 uygun
490 uygun
500 incele

Sıra sende

Ölçü aleti ±%1 ise sınırdaki bir parçaya kesin arızalı denebilir mi?

Güvenli atölye

Bu çalışma düşük gerilimli eğitim içindir. Donanımı enerji kapalıyken, bir yetişkinle kur. Şebeke elektriği kullanma. Kodun derlenmesi fiziksel devrenin test edildiği anlamına gelmez.

Çalışmıyorsa kontrol et

1. Sonucu alamıyorsan programın ilk satırından başlayıp girdileri tek tek kontrol et.
2. Donanım varsa enerjiyi ayır; GND, sinyal uçları ve parça yönlerini bağlantı tablosundan doğrula.
3. Aynı anda yalnız bir şeyi değiştir; değişiklik öncesi ve sonrası sonucu günlüğe yaz.

Kontrol noktaları

1. Başlamadan önce: gerekli malzemeleri say ve giriş değerlerini deney günlüğüne yaz.
2. Kurulumdan sonra: her bağlantıyı aşağıdaki tabloyla karşılaştır; yazılım projesinde giriş listesini kontrol et.
3. Testten sonra: beklenen sonucu kendi çıktınla karşılaştır. Fark varsa ilk farklı adımı bul.

Kaynakların kullanımı

Kaynak, ilgili kavramı öğrenmek ve karşılaştırmak içindir. Türkçe görev, örnek kod ve görseller bu atölye için özgün hazırlanmıştır; kaynak makalenin çevirisi veya kopyası değildir.
