Seri bağlantı
Seri bağlantıda parçalar aynı akım yolu üzerindedir.
9+ yaş · 15 dakika ·
İnteraktif atölyede aç →Neler öğreneceğiz?
Seri bağlantıda parçalar aynı akım yolu üzerindedir. İdeal dirençler seri bağlandığında eşdeğer dirençleri toplanır. Gerilim ise dirençler arasında değerleri oranında paylaşılır.
Bir bağlantı açılırsa tüm seri yol kesilir. Bu özellik, aynı devredeki tüm parçaların mutlaka aynı gerilimde çalıştığı anlamına gelmez.
Malzeme listesi
- Kâğıt
- Renkli kalem
- Derse uygunsa enerjisiz eğitim parçası

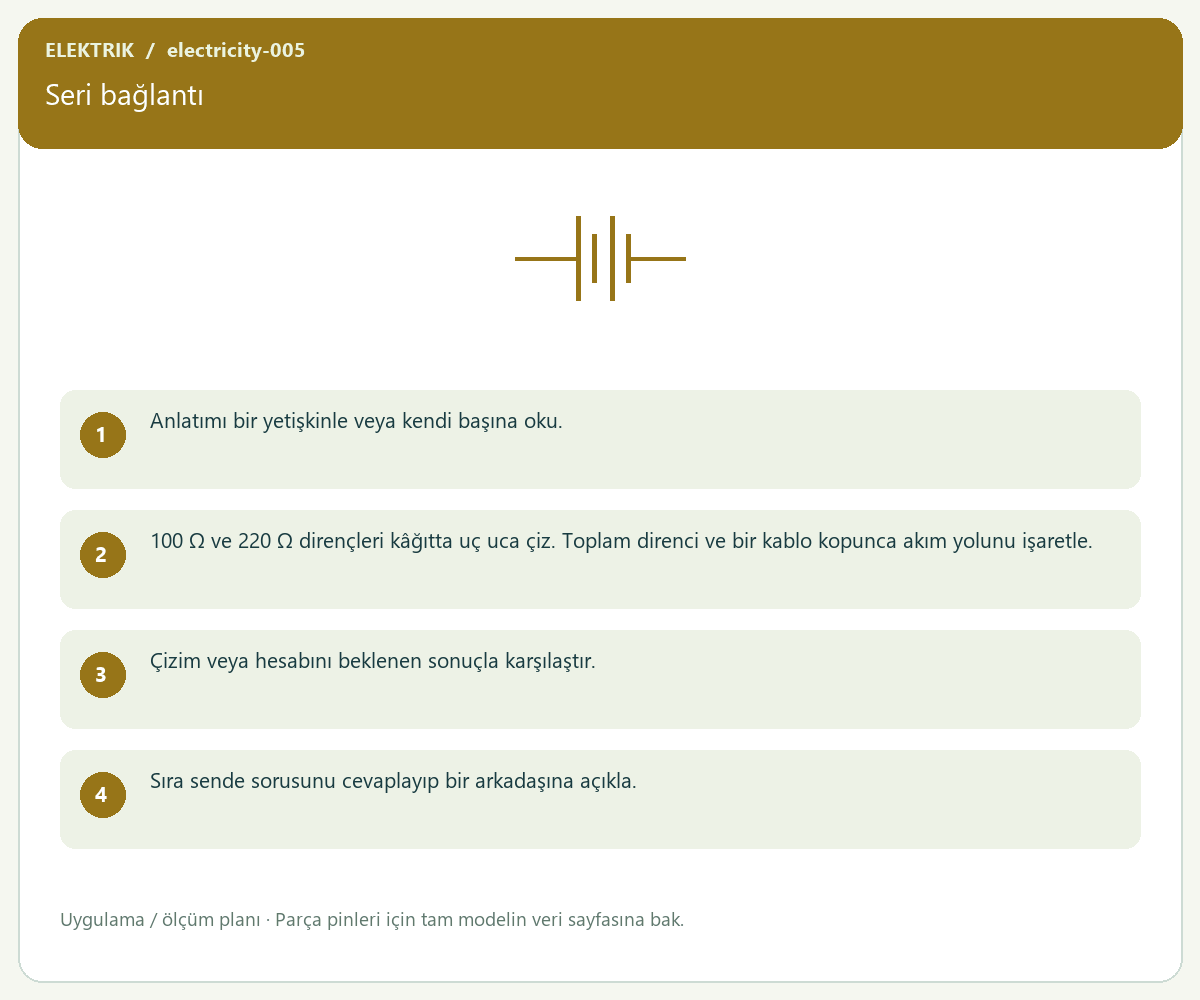

Adım adım yapalım
- Anlatımı bir yetişkinle veya kendi başına oku.
- 100 Ω ve 220 Ω dirençleri kâğıtta uç uca çiz. Toplam direnci ve bir kablo kopunca akım yolunu işaretle.
- Çizim veya hesabını beklenen sonuçla karşılaştır.
- Sıra sende sorusunu cevaplayıp bir arkadaşına açıkla.
Beklenen sonuç
Eşdeğer 320 Ω olur; kopukta kapalı yol kalmaz.
Sıra sende
Üçüncü 330 Ω direnç eklenirse toplamı bul.
Güvenli atölye
6–8 yaşta bir yetişkinle çalış. Fiziksel bağlantı değiştirirken enerjiyi kes. Priz/şebeke, çıplak lityum hücre ve ısınan parçalarda deney yapma.
