Toprak ve ortak referans

GND etiketi çoğu düşük gerilim devresinde gerilimlerin karşılaştırıldığı ortak referansı anlatır.

13+ yaş · 15 dakika ·

İnteraktif atölyede aç →

Neler öğreneceğiz?

GND etiketi çoğu düşük gerilim devresinde gerilimlerin karşılaştırıldığı ortak referansı anlatır. Her GND koruyucu toprak hattı değildir.
Ayrı beslemeli servo ile Arduino sinyalinin anlamlı olması için uygun ortak referans gerekir. Bu, iki kaynağın artı uçlarını birbirine bağlamak anlamına gelmez.

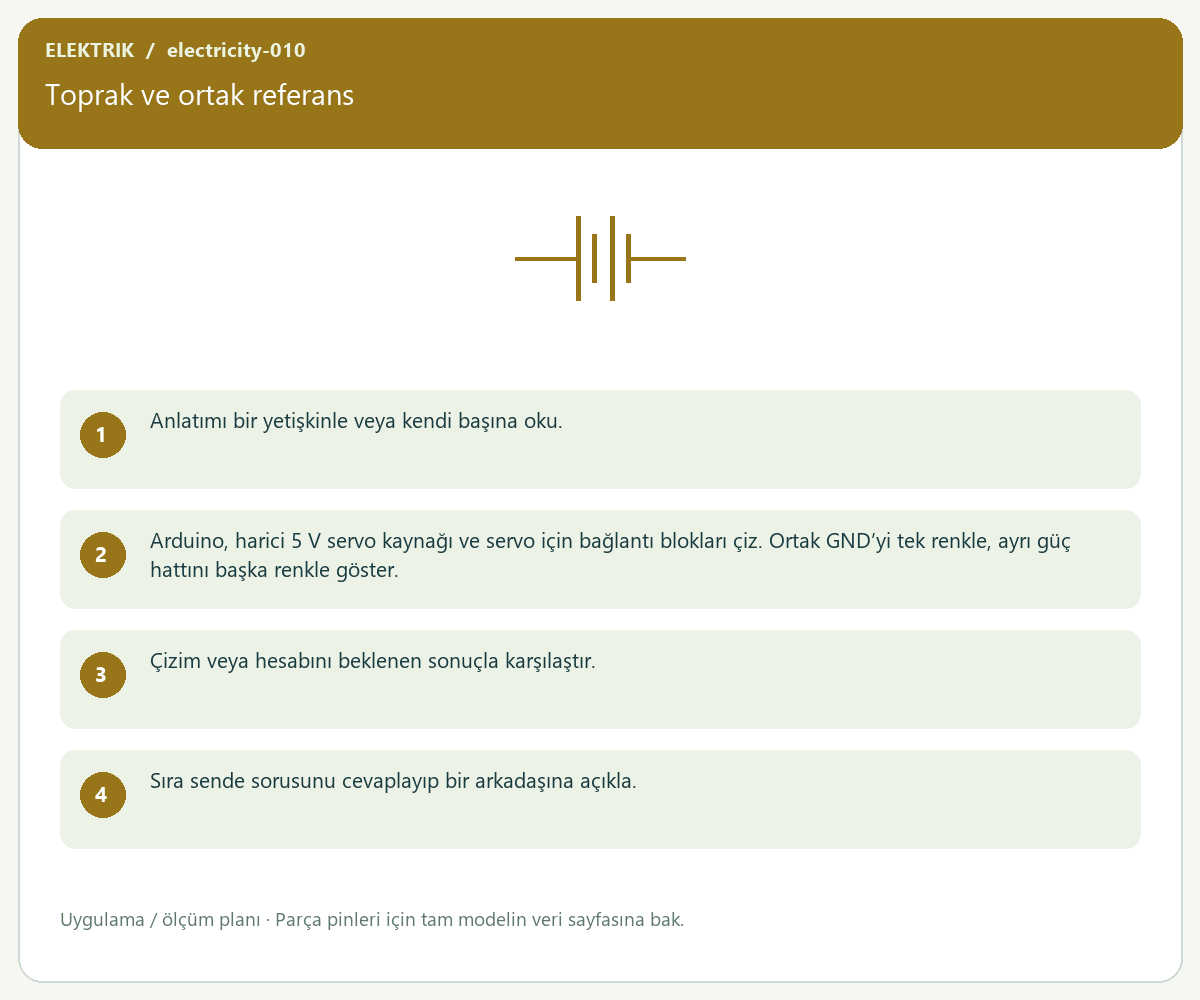

Toprak ve ortak referans — proje görseli
Bu projeye ait algoritma, deney veya elektriksel bağlantı görselidir. Donanım görselindeki semboller gerçek breadboard yerleşimi değildir.

Malzeme listesi

  1. Kâğıt
  2. Renkli kalem
  3. Derse uygunsa enerjisiz eğitim parçası

Adım adım yapalım

  1. Anlatımı bir yetişkinle veya kendi başına oku.
  2. Arduino, harici 5 V servo kaynağı ve servo için bağlantı blokları çiz. Ortak GND’yi tek renkle, ayrı güç hattını başka renkle göster.
  3. Çizim veya hesabını beklenen sonuçla karşılaştır.
  4. Sıra sende sorusunu cevaplayıp bir arkadaşına açıkla.

Beklenen sonuç

Servo gücü harici kaynaktan, sinyali karttan gelir; referans ortaktır.

Sıra sende

Harici artı ile USB 5 V hattını neden rastgele birleştirmeyiz?

Güvenli atölye

6–8 yaşta bir yetişkinle çalış. Fiziksel bağlantı değiştirirken enerjiyi kes. Priz/şebeke, çıplak lityum hücre ve ısınan parçalarda deney yapma.
