3300 Ω yükün akımını bul
4.5 V kaynağa 3300 Ω yük bağlayıp üzerinden geçen akımı doğrudan ampermetre kullanmadan hesapla.
9+ yaş · 30 dakika · Python 3 · hesaplama modeli
İnteraktif atölyede aç →Neler öğreneceğiz?
4.5 V kaynağa 3300 Ω yük bağlayıp üzerinden geçen akımı doğrudan ampermetre kullanmadan hesapla.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.
Malzeme listesi
- Breadboard
- Jumper kablolar
- DC multimetre
- 4.5 V akım sınırlamalı eğitim kaynağı
- 3300 Ω direnç

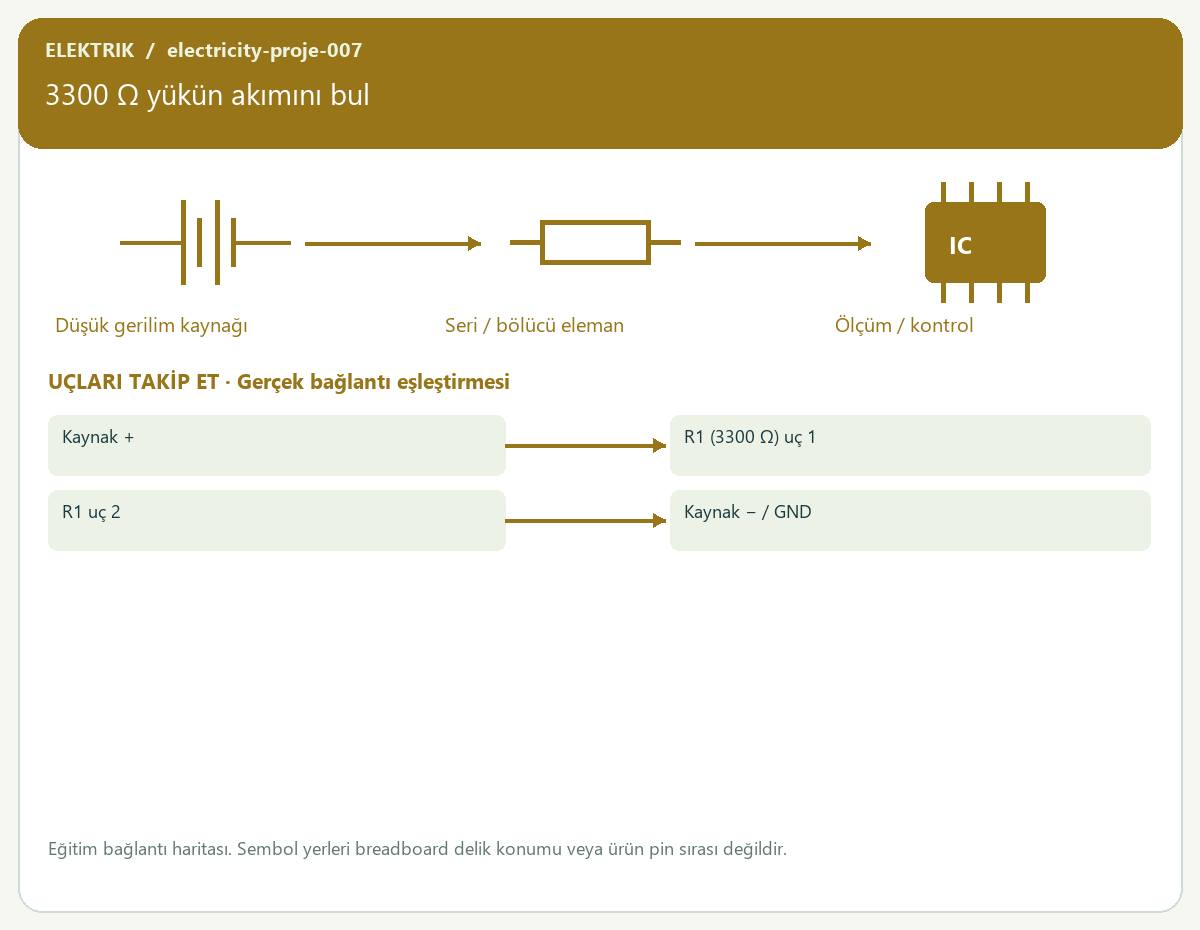

Bağlantı tablosu
| Başlangıç | Bağlantı |
|---|---|
| Kaynak + | R1 (3300 Ω) uç 1 |
| R1 uç 2 | Kaynak − / GND |
Adım adım yapalım
- Kaynağı ayır ve R1=3300 Ω değerini enerjisiz ölç.
- Direnci bağlantı tablosuna göre yerleştir.
- Multimetreyi DC gerilim konumuna al; kaynak gerilimini kontrol et.
- Direnç uçlarındaki gerilimi ölç; mA cinsinden akımı hesapla.
- Hesaplama kodunu Python 3 ile çalıştır; kendi ölçtüğün değerleri girişlere yaz.
- Ölçüm, hesap ve fark sütunları olan deney raporunu tamamla.
Kod · Python 3 · hesaplama modeli
v=4.5
r=3300
print(f"Akım: {v/r*1000:.3f} mA")Kod nasıl çalışır?
I=V/R. Direnç üzerinde ölçülen gerilimi direncin ölçülen değerine böl.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.
Beklenen sonuç
Akım: 1.364 mA
Sıra sende
Bir sonraki büyük dirençle akımın nasıl değişeceğini önce tahmin et.
Güvenli atölye
Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.
Çalışmıyorsa kontrol et
- Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
- Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
- Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
