4700 ve 1200 Ω ile seri yük

Neler öğreneceğiz?

İki seri dirençte aynı akımın aktığını ve gerilimlerin toplamını araştır: 4700 Ω + 1200 Ω.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Breadboard
2. Jumper kablolar
3. DC multimetre
4. 3 V akım sınırlamalı eğitim kaynağı
5. 4700 Ω direnç
6. 1200 Ω direnç

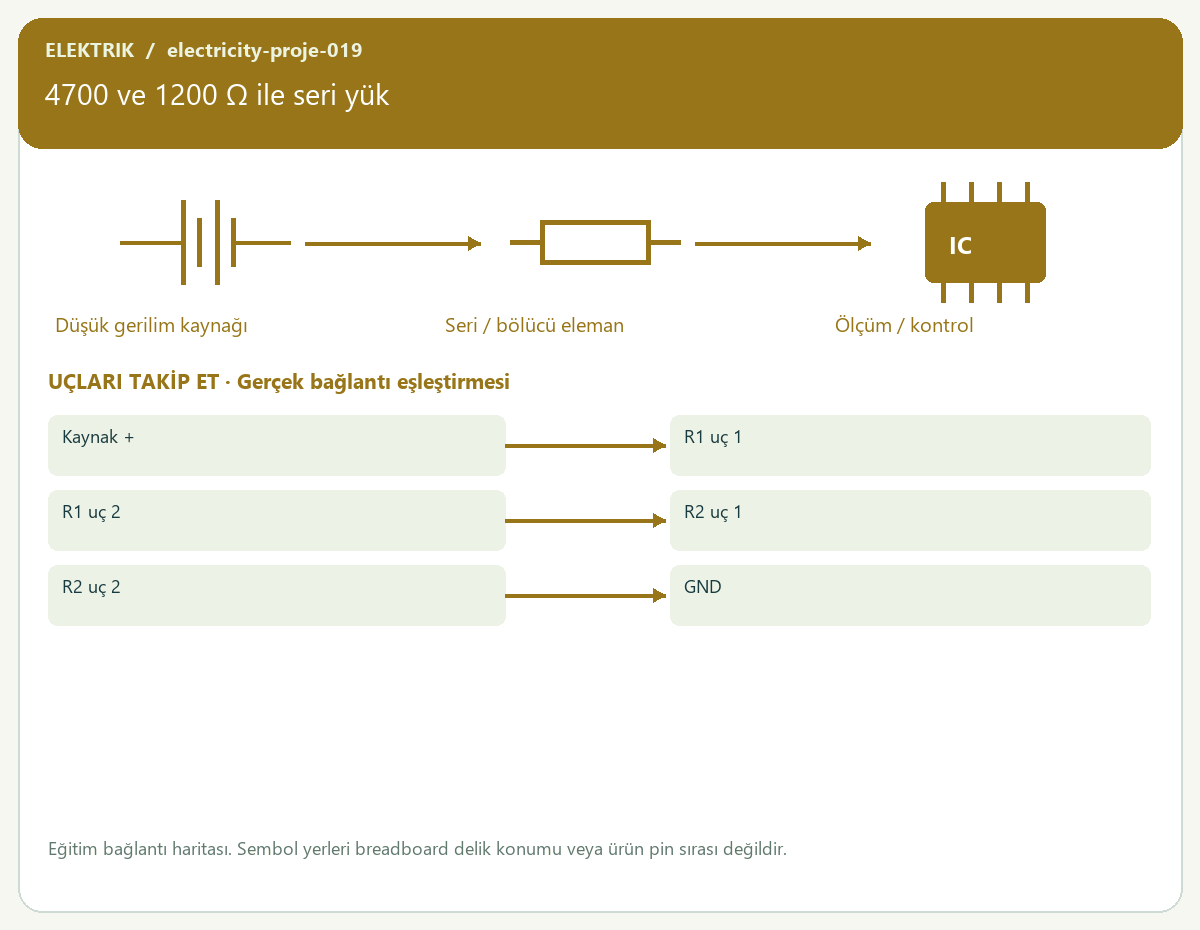

Bağlantı tablosu

Adım adım yapalım

1. Kaynağı ayır ve R1=4700 Ω değerini enerjisiz ölç.
2. Direnci bağlantı tablosuna göre yerleştir.
3. Multimetreyi DC gerilim konumuna al; kaynak gerilimini kontrol et.
4. R1 ve R2 gerilimlerini ayrı ayrı ölç, topla ve kaynakla karşılaştır.
5. Hesaplama kodunu Python 3 ile çalıştır; kendi ölçtüğün değerleri girişlere yaz.
6. Ölçüm, hesap ve fark sütunları olan deney raporunu tamamla.

Kod · Python 3 · hesaplama modeli

v=3
a=4700
b=1200
i=v/(a+b)
print(f"I={i*1000:.3f} mA; V1={i*a:.3f} V; V2={i*b:.3f} V")

Kod nasıl çalışır?

Rtop=R1+R2; I=V/Rtop; V1=I×R1; V2=I×R2.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

I=0.508 mA; V1=2.390 V; V2=0.610 V

Sıra sende

Dirençlerin yerini değiştirmek toplam akımı değiştirir mi?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
