1500 ve 2700 Ω paralel akım paylaşımı

Neler öğreneceğiz?

Paralel iki kolda gerilim ortak, akımlar farklı olabilir. 1500 Ω ve 2700 Ω kollarını karşılaştır.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Breadboard
2. Jumper kablolar
3. DC multimetre
4. 4.5 V akım sınırlamalı eğitim kaynağı
5. 1500 Ω direnç
6. 2700 Ω direnç

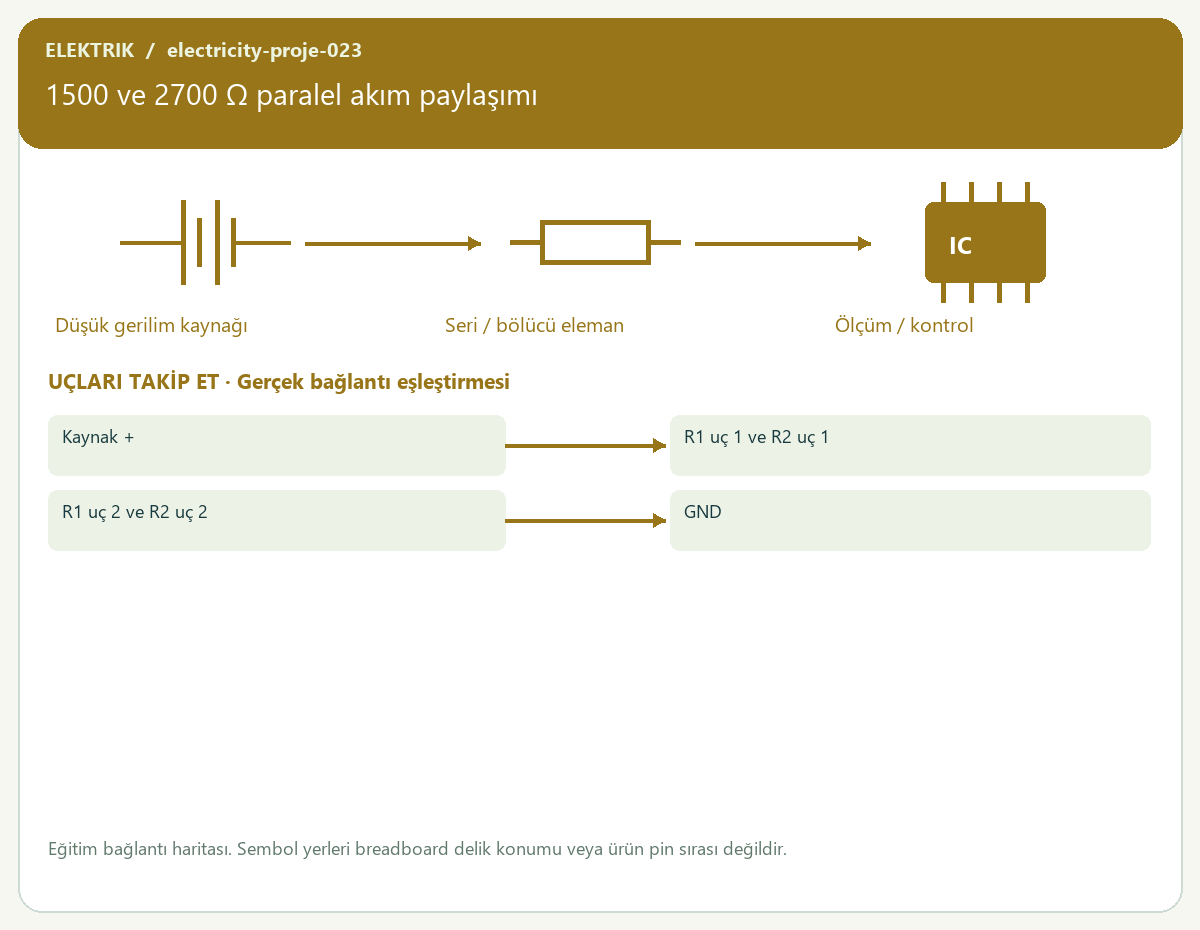

Bağlantı tablosu

Adım adım yapalım

1. Kaynağı ayır ve R1=1500 Ω değerini enerjisiz ölç.
2. Direnci bağlantı tablosuna göre yerleştir.
3. Multimetreyi DC gerilim konumuna al; kaynak gerilimini kontrol et.
4. Her kolun gerilimini ölç; hesaplanan iki akımı topla.
5. Hesaplama kodunu Python 3 ile çalıştır; kendi ölçtüğün değerleri girişlere yaz.
6. Ölçüm, hesap ve fark sütunları olan deney raporunu tamamla.

Kod · Python 3 · hesaplama modeli

v=4.5
a=1500
b=2700
i1=v/a
i2=v/b
print(f"I1={i1*1000:.3f}; I2={i2*1000:.3f}; toplam={(i1+i2)*1000:.3f} mA")

Kod nasıl çalışır?

I1=V/R1; I2=V/R2; Itop=I1+I2; Reş=V/Itop.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

I1=3.000; I2=1.667; toplam=4.667 mA

Sıra sende

Kollardan birini ayırınca kalan kolun ideal gerilimi ne olur?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
