4.5 V girişten 1500/2700 bölücü

Neler öğreneceğiz?

Yük bağlanmamış gerilim bölücü kur; orta noktayı ölç ve direnç oranının etkisini göster.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Breadboard
2. Jumper kablolar
3. DC multimetre
4. 4.5 V akım sınırlamalı eğitim kaynağı
5. 1500 Ω direnç
6. 2700 Ω direnç

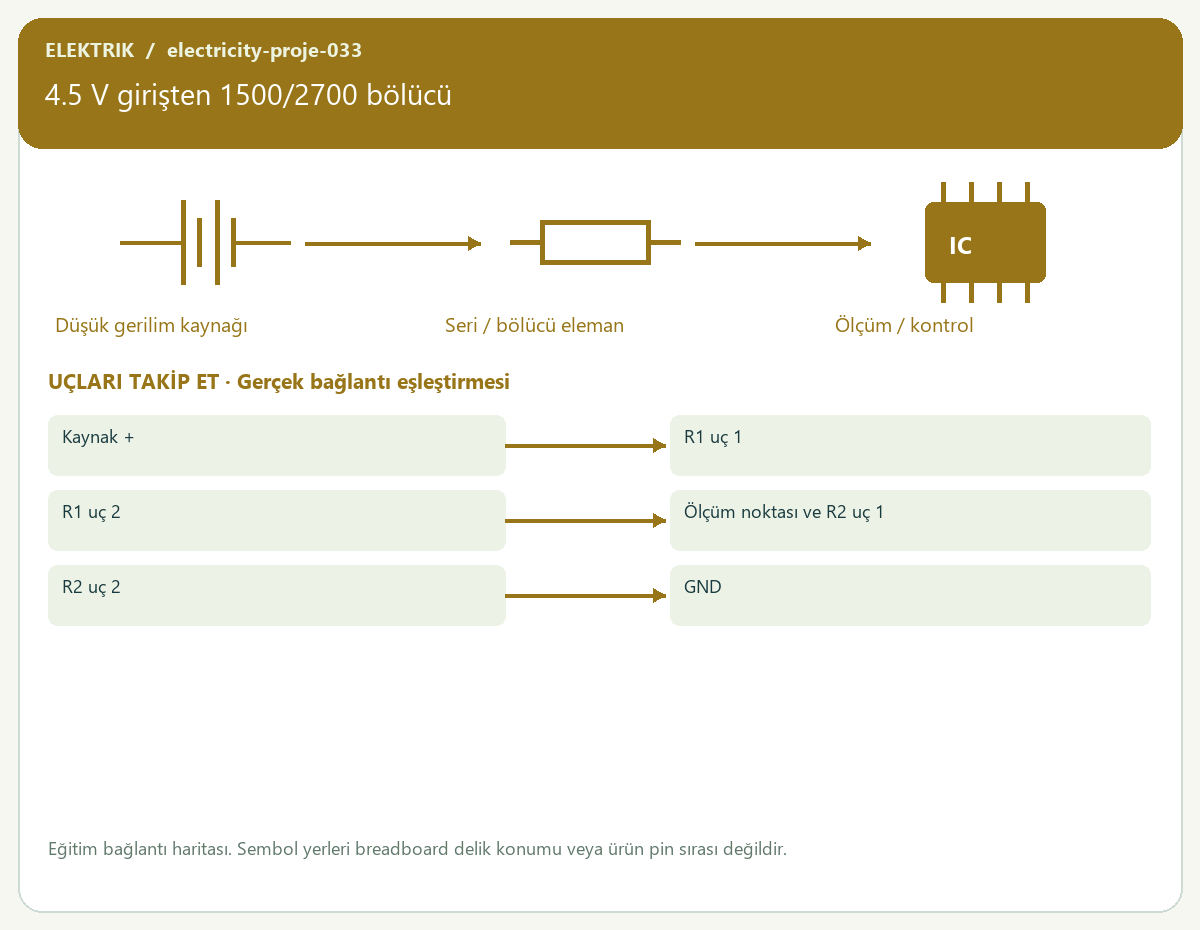

Bağlantı tablosu

Adım adım yapalım

1. Kaynağı ayır ve R1=1500 Ω değerini enerjisiz ölç.
2. Direnci bağlantı tablosuna göre yerleştir.
3. Multimetreyi DC gerilim konumuna al; kaynak gerilimini kontrol et.
4. Orta nokta ile GND arasındaki gerilimi ölç; bölücü oranını hesapla.
5. Hesaplama kodunu Python 3 ile çalıştır; kendi ölçtüğün değerleri girişlere yaz.
6. Ölçüm, hesap ve fark sütunları olan deney raporunu tamamla.

Kod · Python 3 · hesaplama modeli

vin=4.5
r1=1500
r2=2700
print(f"Çıkış: {vin*r2/(r1+r2):.3f} V")

Kod nasıl çalışır?

Vout=Vin×R2/(R1+R2). Bu hesap çıkışa yük bağlanmadığı varsayımını kullanır.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Çıkış: 2.893 V

Sıra sende

Çıkışa 10 kΩ yük takınca R2 ile paralel etkisini hesapla.

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
