2700 Ω direnç için güç kontrolü

Neler öğreneceğiz?

3.3 V altındaki 2700 Ω direncin gücünü hesaplayarak 0,25 W parçanın sınırına göre tasarım payını bul.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Breadboard
2. Jumper kablolar
3. DC multimetre
4. 3.3 V akım sınırlamalı eğitim kaynağı
5. 2700 Ω direnç

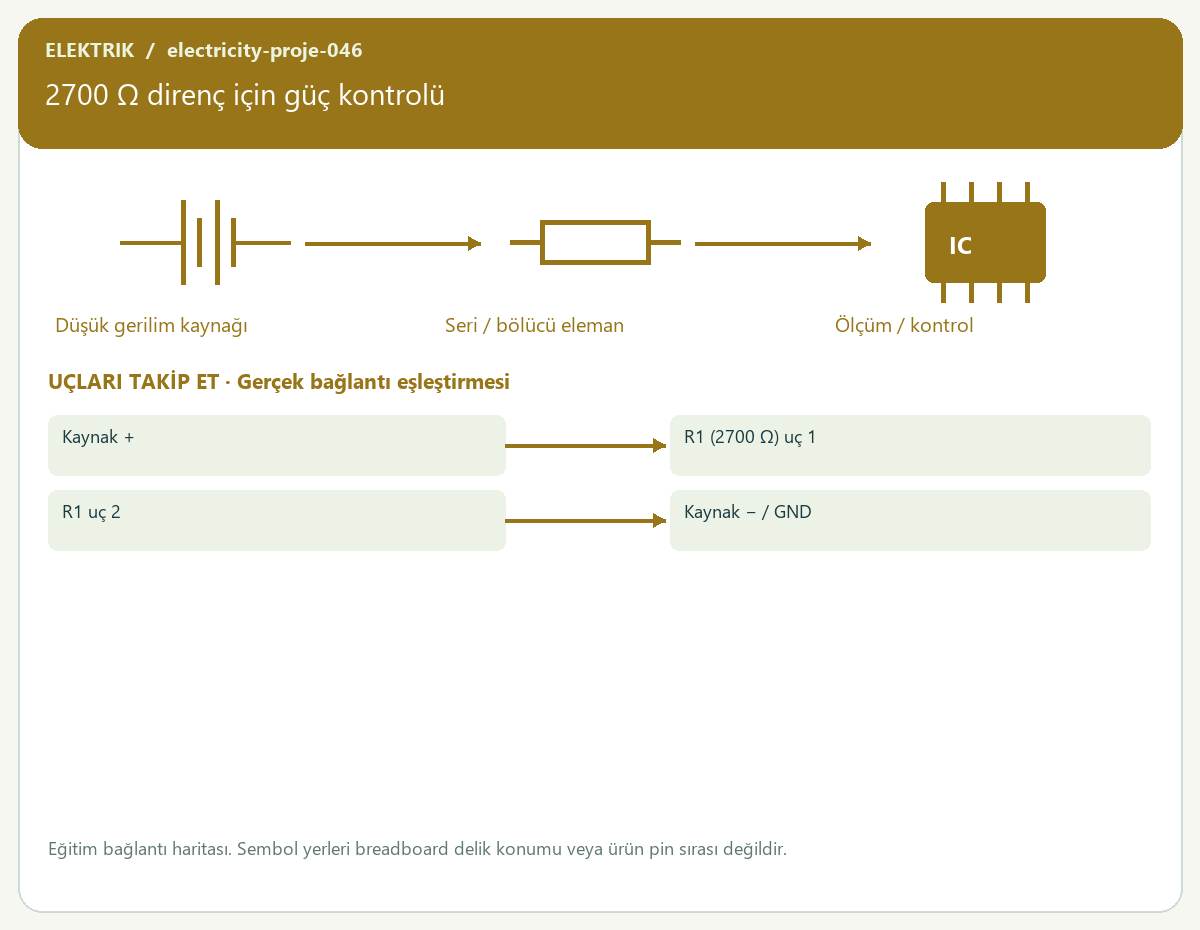

Bağlantı tablosu

Adım adım yapalım

1. Kaynağı ayır ve R1=2700 Ω değerini enerjisiz ölç.
2. Direnci bağlantı tablosuna göre yerleştir.
3. Multimetreyi DC gerilim konumuna al; kaynak gerilimini kontrol et.
4. Gerilimi ölç ve dirençte harcanan gücü hesapla; parça üzerindeki anma gücüyle karşılaştır.
5. Hesaplama kodunu Python 3 ile çalıştır; kendi ölçtüğün değerleri girişlere yaz.
6. Ölçüm, hesap ve fark sütunları olan deney raporunu tamamla.

Kod · Python 3 · hesaplama modeli

v=3.3
r=2700
p=v*v/r
print(f"Güç={p*1000:.2f} mW; 0.25 W payı={0.25/p:.1f} kat")

Kod nasıl çalışır?

P=V²/R; tasarım payı=anma gücü/P. Isıtma deneyi yapılmaz.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Güç=4.03 mW; 0.25 W payı=62.0 kat

Sıra sende

Gerilim iki kat olsaydı güç neden dört kat olurdu? Yalnız kâğıtta hesapla.

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
