2 AA pil ve 2200 Ω yük

Neler öğreneceğiz?

Seri pillerin gerilimlerinin toplandığını, kapasite hesabının ise aynı şekilde toplanmadığını gözle.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Kapalı anahtarlı AA pil yuvası
2. 2 aynı tip yeni AA pil
3. 2200 Ω direnç
4. Multimetre

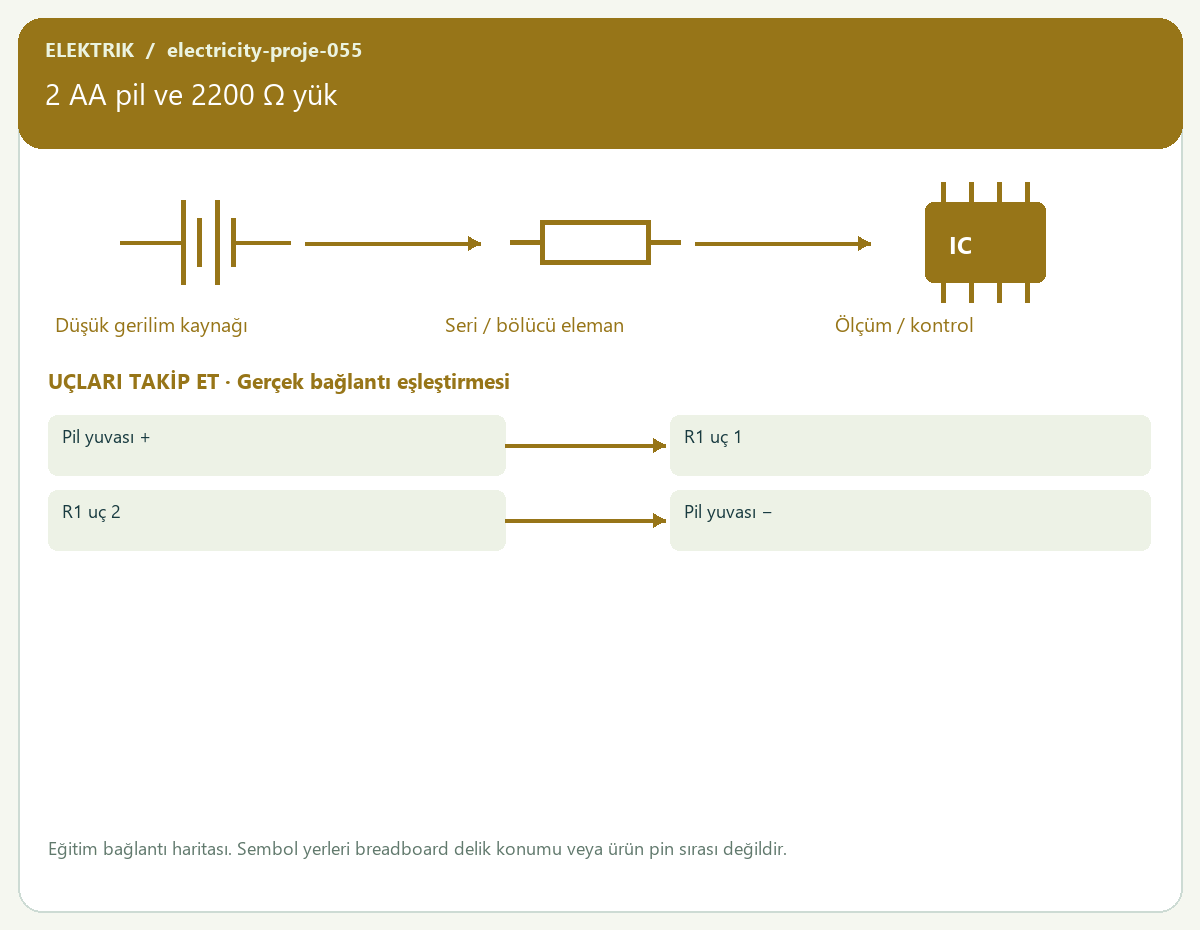

Bağlantı tablosu

Adım adım yapalım

1. Kaynağı ayır ve R1=2200 Ω değerini enerjisiz ölç.
2. Direnci bağlantı tablosuna göre yerleştir.
3. Multimetreyi DC gerilim konumuna al; kaynak gerilimini kontrol et.
4. Yuva kapalıyken pilleri yerleştir; çıkış gerilimini yüksüz ve direnç bağlıyken ölç.
5. Hesaplama kodunu Python 3 ile çalıştır; kendi ölçtüğün değerleri girişlere yaz.
6. Ölçüm, hesap ve fark sütunları olan deney raporunu tamamla.

Kod · Python 3 · hesaplama modeli

n=2
r=2200
v=n*1.5
print(f"Nominal gerilim={v} V; yük akımı={v/r*1000:.3f} mA")

Kod nasıl çalışır?

İdeal seri gerilim=n×1,5 V; yük akımı=V/R. Gerçek pil gerilimini ölçerek modeli düzelt.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Nominal gerilim=3.0 V; yük akımı=1.364 mA

Sıra sende

Eski ve yeni pillerin karıştırılmamasının nedenini araştır; pilleri paralel bağlama.

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
