40 Ω kaynak direnci modeli

Neler öğreneceğiz?

Kaynağa seri direnç ekleyerek yük bağlandığında uç geriliminin neden düştüğünü güvenli bir modelle araştır.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Breadboard
2. Jumper kablolar
3. DC multimetre
4. 4.5 V akım sınırlamalı eğitim kaynağı
5. 3300 Ω direnç
6. 40 Ω model direnci

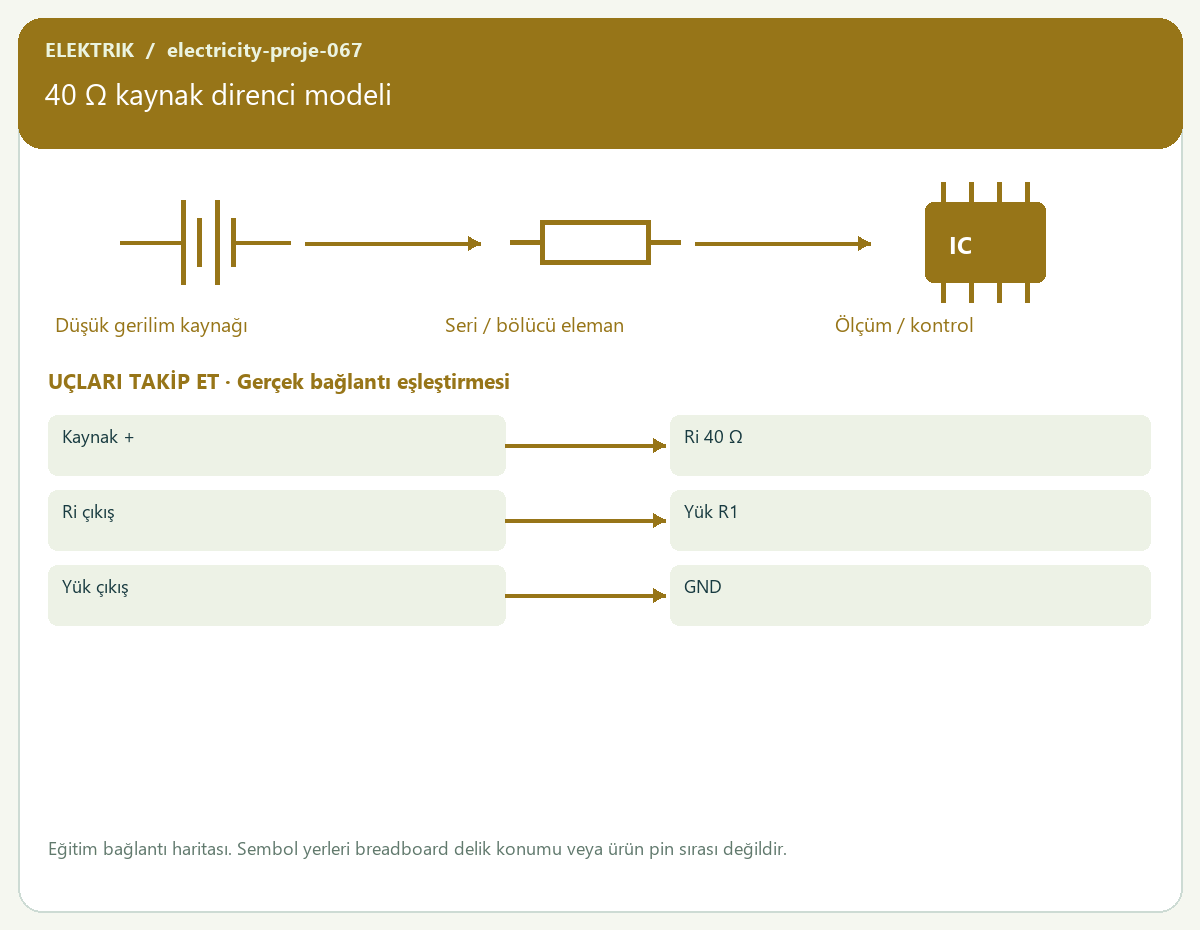

Bağlantı tablosu

Adım adım yapalım

1. Kaynağı ayır ve R1=3300 Ω değerini enerjisiz ölç.
2. Direnci bağlantı tablosuna göre yerleştir.
3. Multimetreyi DC gerilim konumuna al; kaynak gerilimini kontrol et.
4. Önce seri model direncini köprülemeden devreyi ölç; sonra enerjiyi kesip model direncini çıkararak iki sonucu karşılaştır.
5. Hesaplama kodunu Python 3 ile çalıştır; kendi ölçtüğün değerleri girişlere yaz.
6. Ölçüm, hesap ve fark sütunları olan deney raporunu tamamla.

Kod · Python 3 · hesaplama modeli

vs=4.5
ri=40
r=3300
print(f"Yük gerilimi={vs*r/(ri+r):.4f} V; kayıp={vs*ri/(ri+r):.4f} V")

Kod nasıl çalışır?

Vyük=Vs×Ryük/(Ri+Ryük). Eklenen direnç pilin bire bir kimyasal modeli değildir.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Yük gerilimi=4.4461 V; kayıp=0.0539 V

Sıra sende

Yük direnci küçüldükçe kayıp neden artar?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
