10 Ω hatla 2200 Ω yük besleme

Neler öğreneceğiz?

Uzun kablonun direncini küçük bir seri dirençle temsil ederek gidiş-dönüş hat kaybını hesapla.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Breadboard
2. Jumper kablolar
3. DC multimetre
4. 3 V akım sınırlamalı eğitim kaynağı
5. 2200 Ω direnç
6. Toplam 10 Ω seri model direnci

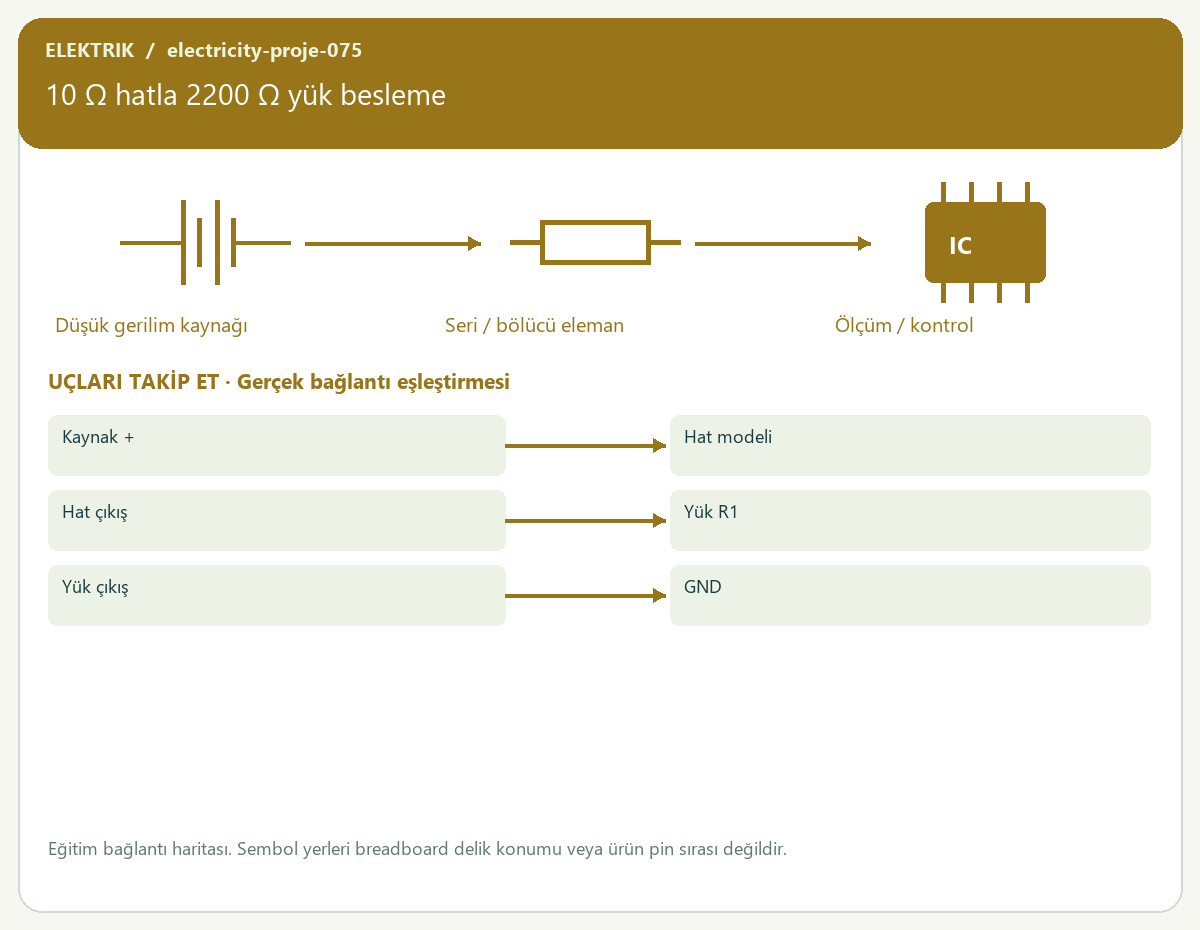

Bağlantı tablosu

Adım adım yapalım

1. Kaynağı ayır ve R1=2200 Ω değerini enerjisiz ölç.
2. Direnci bağlantı tablosuna göre yerleştir.
3. Multimetreyi DC gerilim konumuna al; kaynak gerilimini kontrol et.
4. Hat modelinin iki ucu arasındaki küçük gerilimi ölç ve hesapla karşılaştır.
5. Hesaplama kodunu Python 3 ile çalıştır; kendi ölçtüğün değerleri girişlere yaz.
6. Ölçüm, hesap ve fark sütunları olan deney raporunu tamamla.

Kod · Python 3 · hesaplama modeli

v=3
wire=10
load=2200
i=v/(wire+load)
print(f"Hat kaybı={i*wire*1000:.2f} mV; yük={i*load:.4f} V")

Kod nasıl çalışır?

I=V/(Rhat+Ryük); Vhat=I×Rhat. Rhat gidiş-dönüş toplamıdır.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Hat kaybı=13.57 mV; yük=2.9864 V

Sıra sende

Aynı akımda kablo direncini yarıya indirmek kaybı nasıl değiştirir?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
