4 saatlik 1800 Ω yükün enerji planı

Neler öğreneceğiz?

Kısa süreli gerilim ölçümüyle uzun süreli enerji ihtiyacını hesapla; saatlerce devreyi açık bırakman gerekmez.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Breadboard
2. Jumper kablolar
3. DC multimetre
4. 5 V akım sınırlamalı eğitim kaynağı
5. 1800 Ω direnç

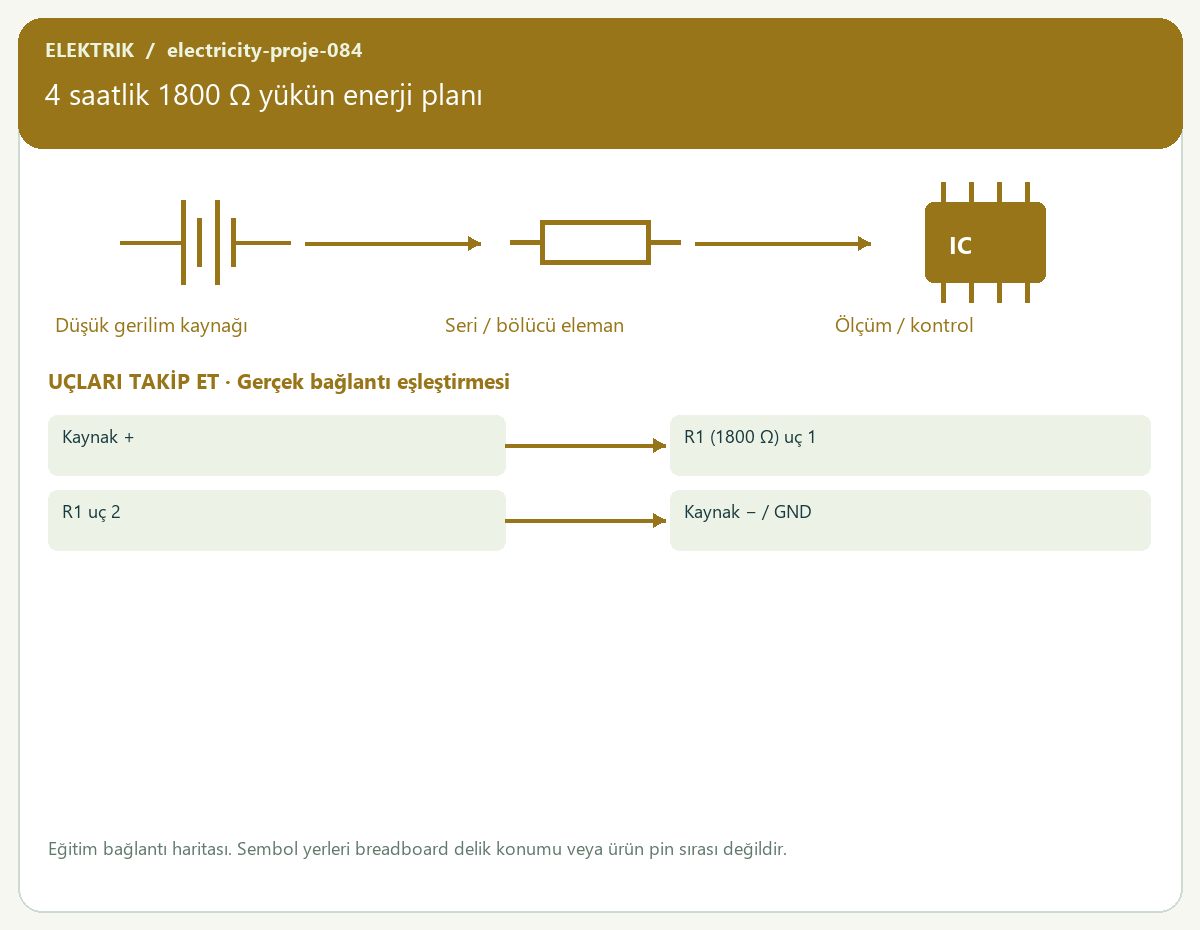

Bağlantı tablosu

Adım adım yapalım

1. Kaynağı ayır ve R1=1800 Ω değerini enerjisiz ölç.
2. Direnci bağlantı tablosuna göre yerleştir.
3. Multimetreyi DC gerilim konumuna al; kaynak gerilimini kontrol et.
4. Direnç gerilimini ölç, gücü bul ve verilen çalışma saatiyle çarp.
5. Hesaplama kodunu Python 3 ile çalıştır; kendi ölçtüğün değerleri girişlere yaz.
6. Ölçüm, hesap ve fark sütunları olan deney raporunu tamamla.

Kod · Python 3 · hesaplama modeli

v=5
r=1800
hours=4
p=v*v/r
print(f"Güç={p:.5f} W; enerji={p*hours:.5f} Wh")

Kod nasıl çalışır?

P=V²/R watt; E=P×t watt-saat. Wh ile mAh aynı büyüklük değildir.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Güç=0.01389 W; enerji=0.05556 Wh

Sıra sende

Günde yarım süre çalıştırınca toplam enerji ne olur?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
