5600 Ω yükte iki anahtar mantığı

Neler öğreneceğiz?

İki butonu paralel bağlayarak yükün hangi giriş birleşimlerinde gerilim aldığını doğruluk tablosuna yaz.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Breadboard
2. Jumper kablolar
3. DC multimetre
4. 5 V akım sınırlamalı eğitim kaynağı
5. 5600 Ω direnç
6. 2 basmalı buton

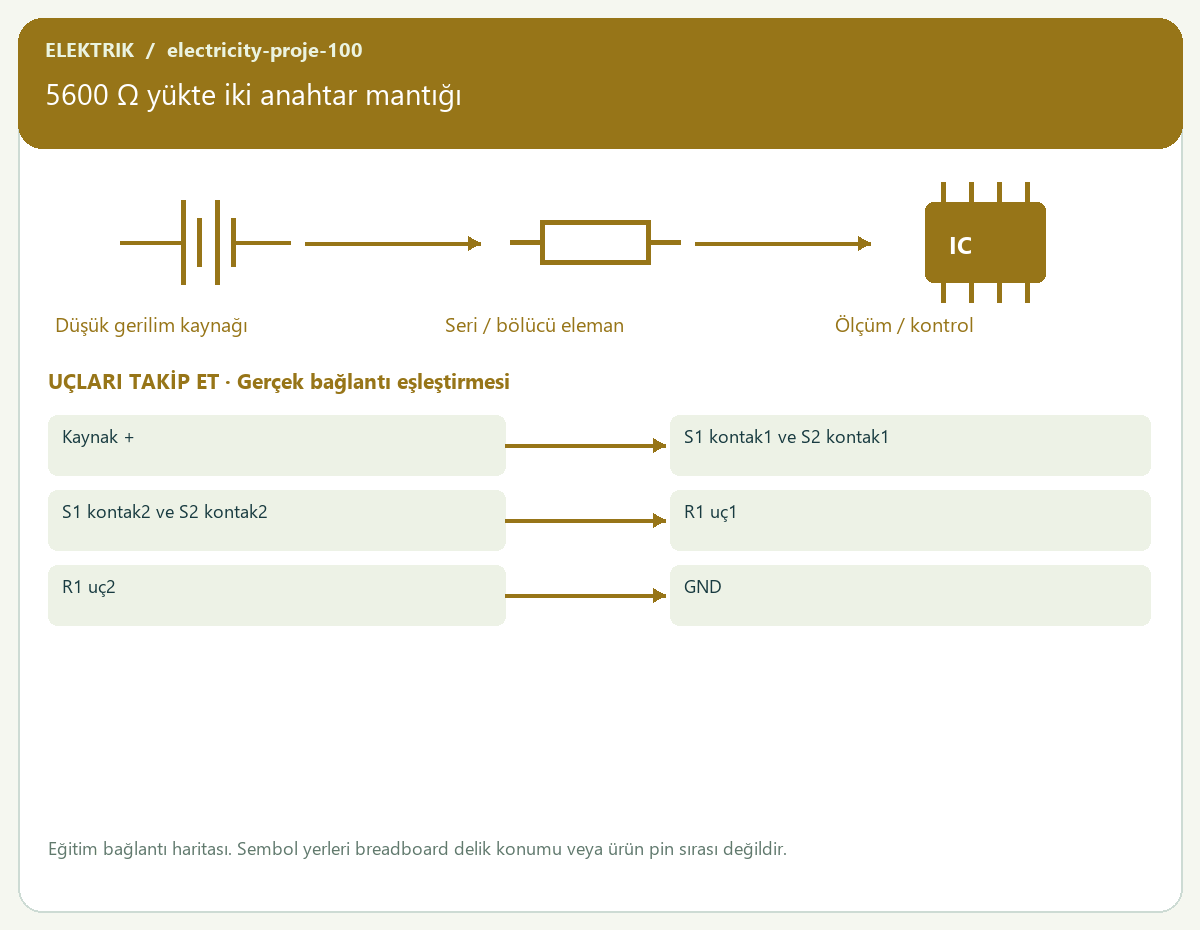

Bağlantı tablosu

Adım adım yapalım

1. Kaynağı ayır ve R1=5600 Ω değerini enerjisiz ölç.
2. Direnci bağlantı tablosuna göre yerleştir.
3. Multimetreyi DC gerilim konumuna al; kaynak gerilimini kontrol et.
4. Dört buton durumunu sırayla uygula ve yük gerilimlerini tabloya yaz.
5. Hesaplama kodunu Python 3 ile çalıştır; kendi ölçtüğün değerleri girişlere yaz.
6. Ölçüm, hesap ve fark sütunları olan deney raporunu tamamla.

Kod · Python 3 · hesaplama modeli

for a in [False,True]:
 for b in [False,True]:
  on=a or b
  print(int(a),int(b),"yük:", 5 if on else 0,"V")

Kod nasıl çalışır?

Seri anahtarlar VE, paralel anahtarlar VEYA davranışı oluşturur.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

0 0 yük: 0 V
0 1 yük: 5 V
1 0 yük: 5 V
1 1 yük: 5 V

Sıra sende

Bu bağlantıda tek buton arızalanırsa hangi durumlar etkilenir?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
