Şemadan çalışan devreye

Şema elektrik bağlantılarını, yerleşim çizimi fiziksel konumları anlatır.

13+ yaş · 15 dakika ·

İnteraktif atölyede aç →

Neler öğreneceğiz?

Şema elektrik bağlantılarını, yerleşim çizimi fiziksel konumları anlatır. Aynı elektriksel devre farklı breadboard düzenlerinde kurulabilir. Parça üzerindeki bacak sırası ise modele göre değişebilir.
Önce malzeme ve pin tablosunu doğrula. Güç kapalıyken bağlantıyı kur, kısa devreyi kontrol et, sonra uygun sınırlı beslemeyle dene. Kodun doğru olması yanlış kabloyu düzeltemez.

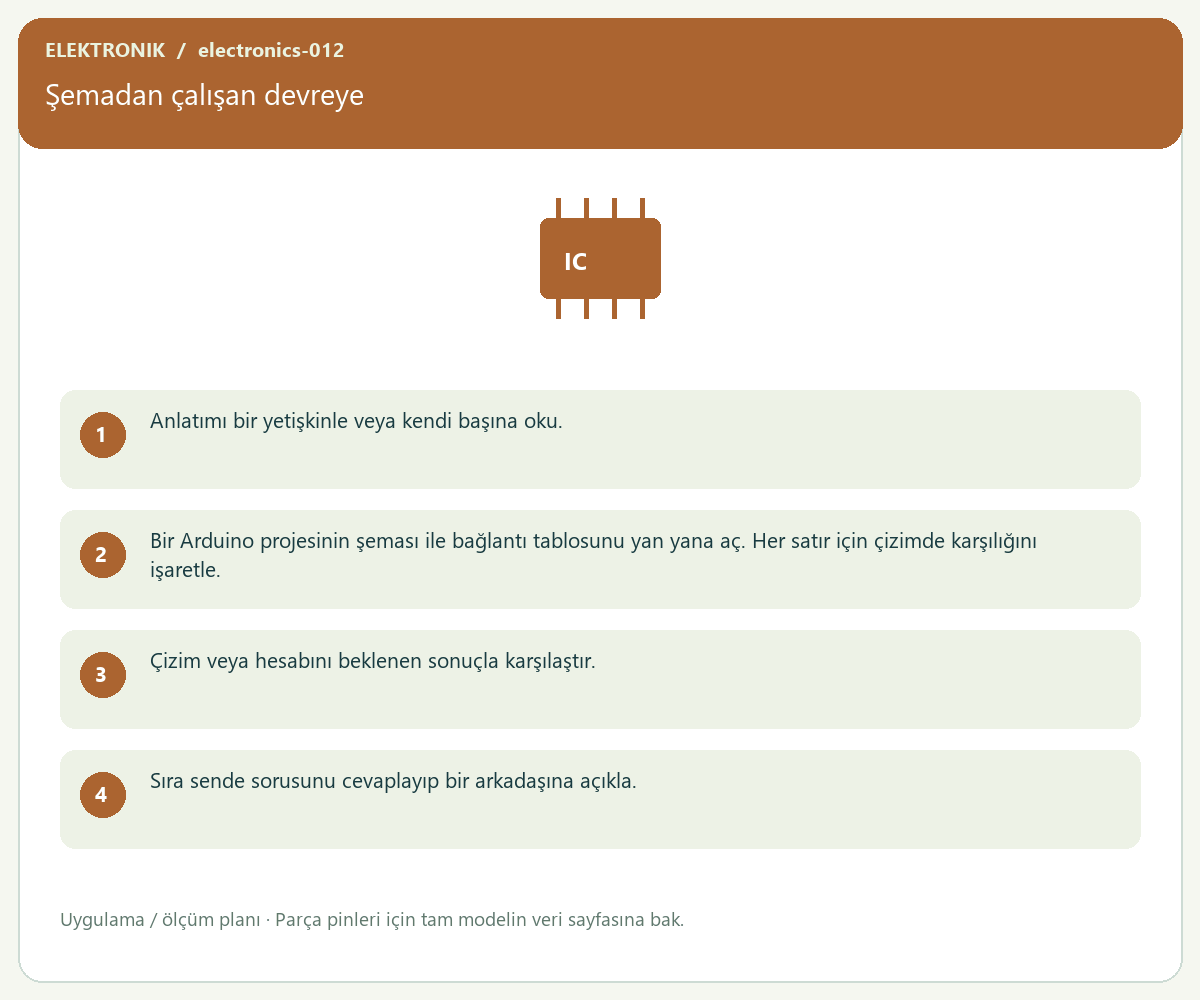

Şemadan çalışan devreye — proje görseli
Bu projeye ait algoritma, deney veya elektriksel bağlantı görselidir. Donanım görselindeki semboller gerçek breadboard yerleşimi değildir.

Malzeme listesi

  1. Kâğıt
  2. Renkli kalem
  3. Derse uygunsa enerjisiz eğitim parçası

Adım adım yapalım

  1. Anlatımı bir yetişkinle veya kendi başına oku.
  2. Bir Arduino projesinin şeması ile bağlantı tablosunu yan yana aç. Her satır için çizimde karşılığını işaretle.
  3. Çizim veya hesabını beklenen sonuçla karşılaştır.
  4. Sıra sende sorusunu cevaplayıp bir arkadaşına açıkla.

Beklenen sonuç

Her elektriksel bağlantı iki gösterimde de aynı uçlara gider.

Sıra sende

Eksik veya çelişkili bir bağlantı gördüğünde güç vermeden nasıl not alırsın?

Güvenli atölye

6–8 yaşta bir yetişkinle çalış. Fiziksel bağlantı değiştirirken enerjiyi kes. Priz/şebeke, çıplak lityum hücre ve ısınan parçalarda deney yapma.
