3.1 V LED için 4700 Ω sınırlayıcı

Neler öğreneceğiz?

LED akımını seri dirençle sınırla. Verilen ileri gerilim nominal tahmindir; ölçümle gerçek değeri bul.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Breadboard
2. Jumper kablolar
3. 5 V akım sınırlamalı eğitim kaynağı
4. DC multimetre
5. 4700 Ω direnç
6. Nominal Vf=3.1 V düşük akımlı LED

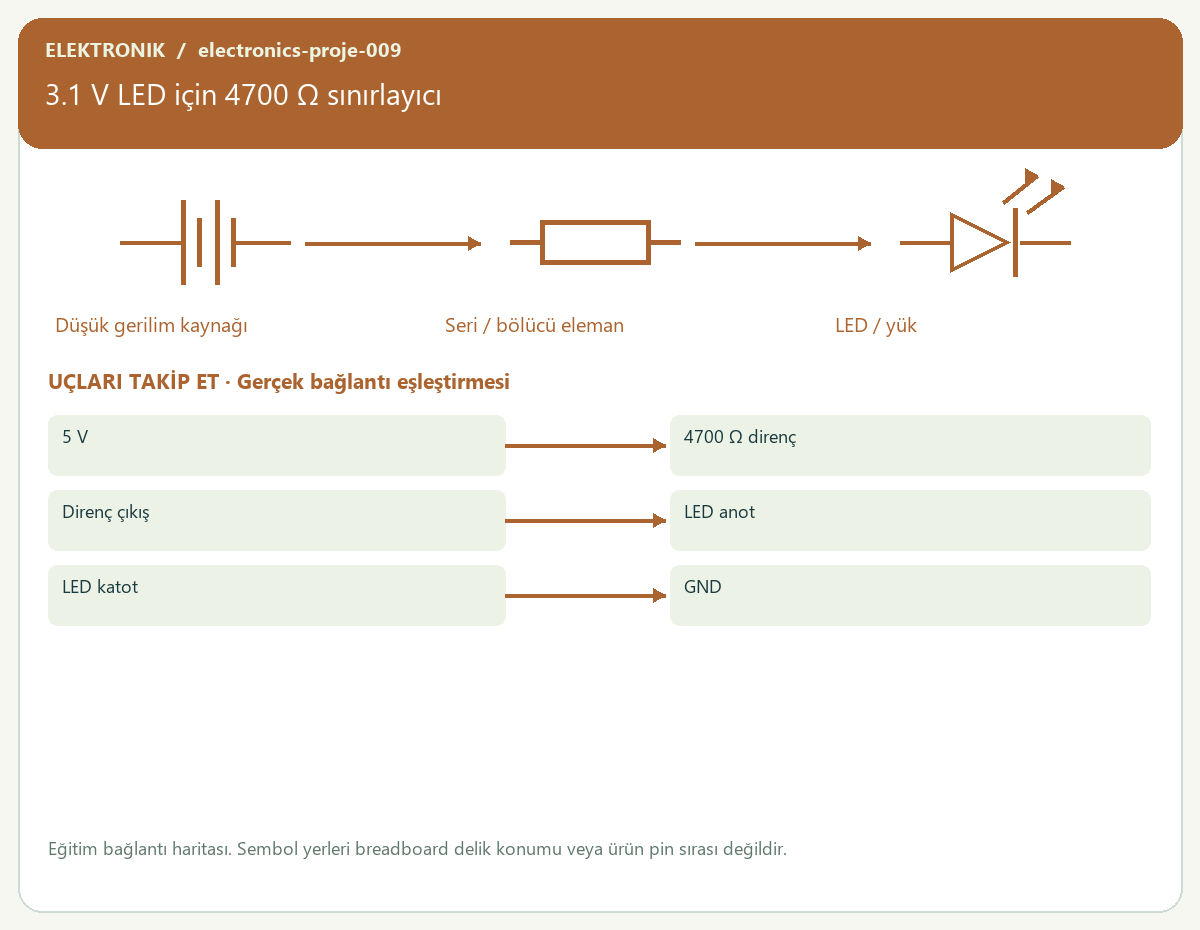

Bağlantı tablosu

Adım adım yapalım

1. Gücü ayır; parçaların değerlerini ve yönlerini kontrol et.
2. Bağla: 5 V → 4700 Ω direnç
3. Bağla: Direnç çıkış → LED anot
4. Bağla: LED katot → GND
5. LED uç gerilimini ölç ve seri direnç üzerindeki gerilimden akımı hesapla.
6. Python modelini çalıştır; ölçüm ve tahminini aynı tabloda sakla.

Kod · Python 3 · hesaplama modeli

vf=3.1
r=4700
i=(5-vf)/r
print(f"LED akımı={i*1000:.3f} mA; direnç={i*i*r*1000:.3f} mW")

Kod nasıl çalışır?

I=(5−Vf)/R; direnç gücü=(5−Vf)²/R.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

LED akımı=0.404 mA; direnç=0.768 mW

Sıra sende

LED yerine farklı renkte LED kullanınca aynı akım elde edilir mi?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
