İki LED: 1800 ve 3900 Ω ayrı kollar

Neler öğreneceğiz?

Paralel LED kollarında her LED için ayrı direnç kullan; ortak tek direncin akım paylaşımını garanti etmediğini öğren.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Breadboard
2. Jumper kablolar
3. 5 V akım sınırlamalı eğitim kaynağı
4. DC multimetre
5. 2 kırmızı LED
6. 1800 Ω ve 3900 Ω direnç

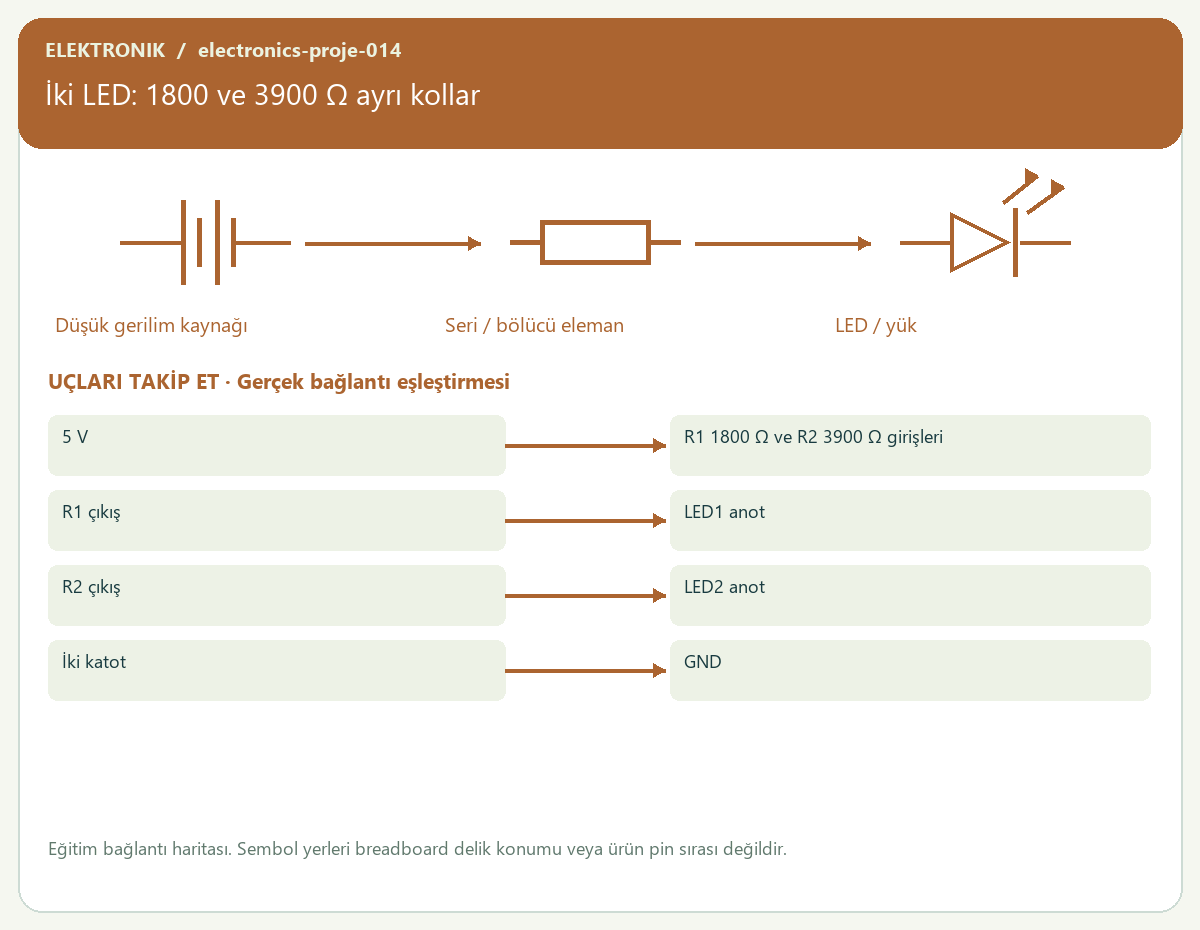

Bağlantı tablosu

Adım adım yapalım

1. Gücü ayır; parçaların değerlerini ve yönlerini kontrol et.
2. Bağla: 5 V → R1 1800 Ω ve R2 3900 Ω girişleri
3. Bağla: R1 çıkış → LED1 anot
4. Bağla: R2 çıkış → LED2 anot
5. Bağla: İki katot → GND
6. İki LED’in gerilimini ve parlaklığını karşılaştır; kolların dirençlerini enerji kapalıyken değiştir.
7. Python modelini çalıştır; ölçüm ve tahminini aynı tabloda sakla.

Kod · Python 3 · hesaplama modeli

a=1800
b=3900
print(f"Kol1={3000/a:.3f} mA; Kol2={3000/b:.3f} mA; toplam={3000/a+3000/b:.3f} mA")

Kod nasıl çalışır?

Vf=2 V varsayımında her kolun akımı ayrı hesaplanır; toplam akım iki kolun toplamıdır.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

Kol1=1.667 mA; Kol2=0.769 mA; toplam=2.436 mA

Sıra sende

Eşit parlaklık için yalnız dirençleri eşitlemek neden her LED’de tam sonuç vermez?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
