3900 Ω ile pull-down buton

Neler öğreneceğiz?

Açıkta kalan giriş yerine bir dirençle tanımlı gerilim oluştur. Butonun basılı/bırakılmış durumlarını ölç.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Breadboard
2. Jumper kablolar
3. 5 V akım sınırlamalı eğitim kaynağı
4. DC multimetre
5. 3900 Ω direnç
6. Basmalı buton

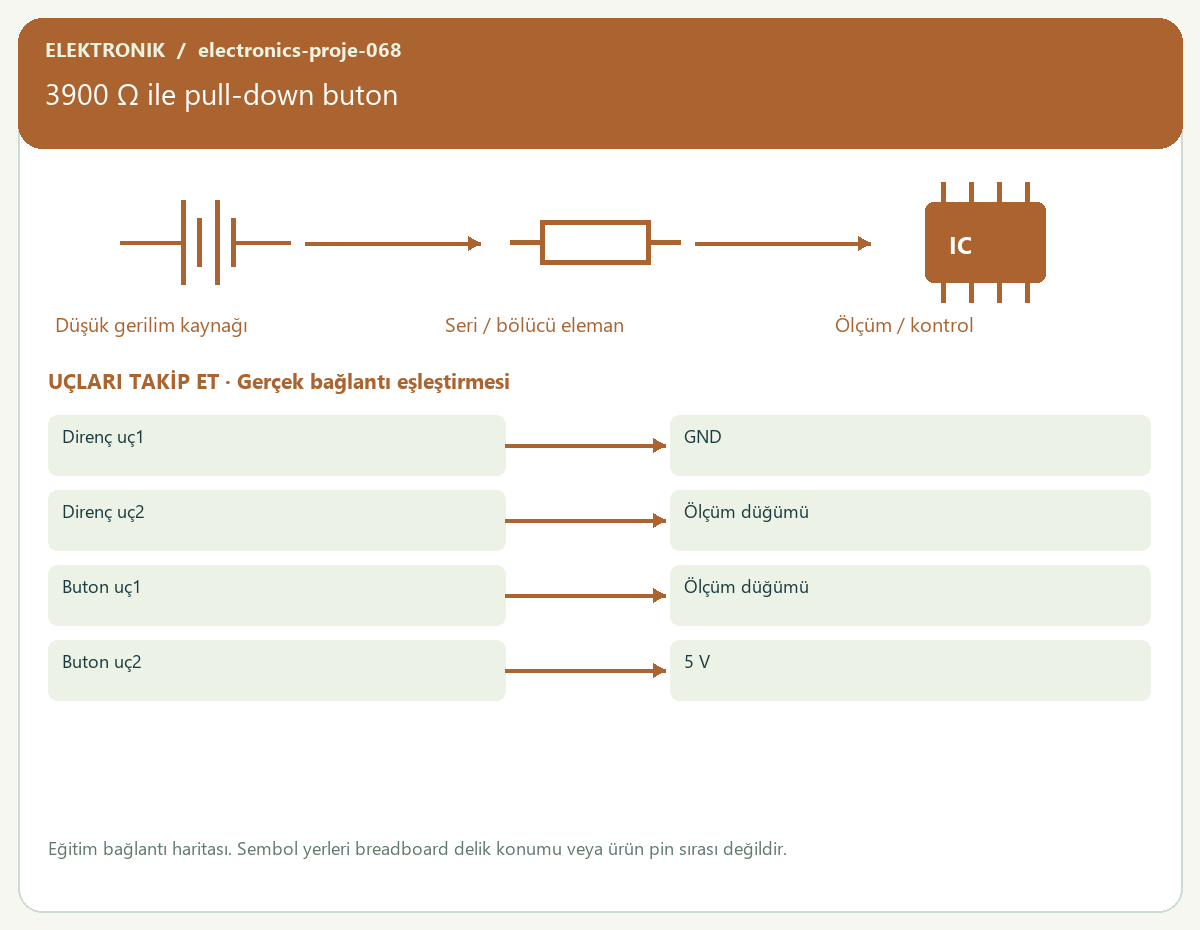

Bağlantı tablosu

Adım adım yapalım

1. Gücü ayır; parçaların değerlerini ve yönlerini kontrol et.
2. Bağla: Direnç uç1 → GND
3. Bağla: Direnç uç2 → Ölçüm düğümü
4. Bağla: Buton uç1 → Ölçüm düğümü
5. Bağla: Buton uç2 → 5 V
6. Butona basmadan ve basarken düğüm gerilimini ölç. Dört ayaklı butonun içten bağlı ayak çiftlerini önce enerjisiz bul.
7. Python modelini çalıştır; ölçüm ve tahminini aynı tabloda sakla.

Kod · Python 3 · hesaplama modeli

r=3900
for pressed in [False,True]:
 voltage=(5 if pressed else 0)
 print("basılı",pressed,"V",voltage)
print(f"Basılı akımı={5000/r:.3f} mA")

Kod nasıl çalışır?

Buton açıkken direncin bağlı olduğu ray okunur; basılıyken karşı ray. Basılı akımı=5/R.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

basılı False V 0
basılı True V 5
Basılı akımı=1.282 mA

Sıra sende

Daha büyük direnç neden daha az akım tüketir, fakat gürültüye daha açık olabilir?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
