2700 Ω baz direnciyle LED anahtarı
Bir NPN transistörü düşük akımlı LED anahtarı olarak kullan. Kolektör akımını LED direnci belirler.
13+ yaş · 30 dakika · Python 3 · hesaplama modeli
İnteraktif atölyede aç →Neler öğreneceğiz?
Bir NPN transistörü düşük akımlı LED anahtarı olarak kullan. Kolektör akımını LED direnci belirler.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.
Malzeme listesi
- Breadboard
- Jumper kablolar
- 5 V akım sınırlamalı eğitim kaynağı
- DC multimetre
- 2N2222A NPN (tam paketin veri sayfası gerekli)
- Kırmızı LED
- 1 kΩ LED direnci
- 2700 Ω baz direnci
- 100 kΩ baz-emetör direnci
- Buton

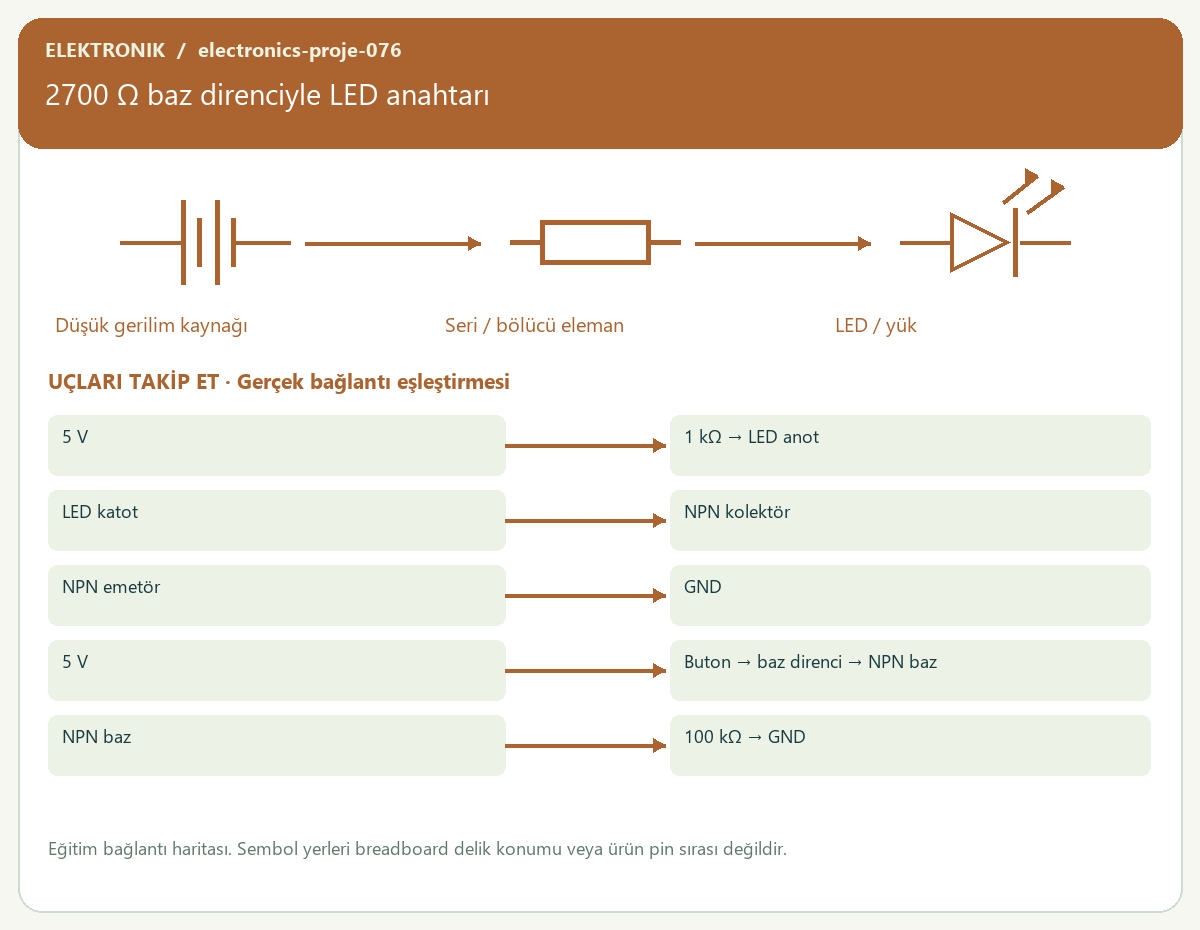

Bağlantı tablosu
| Başlangıç | Bağlantı |
|---|---|
| 5 V | 1 kΩ → LED anot |
| LED katot | NPN kolektör |
| NPN emetör | GND |
| 5 V | Buton → baz direnci → NPN baz |
| NPN baz | 100 kΩ → GND |
Adım adım yapalım
- Gücü ayır; parçaların değerlerini ve yönlerini kontrol et.
- Bağla: 5 V → 1 kΩ → LED anot
- Bağla: LED katot → NPN kolektör
- Bağla: NPN emetör → GND
- Bağla: 5 V → Buton → baz direnci → NPN baz
- Bağla: NPN baz → 100 kΩ → GND
- E/B/C pinlerini üretici veri sayfasından bul. Butona basınca LED’i ve kolektör-emetör gerilimini izle.
- Python modelini çalıştır; ölçüm ve tahminini aynı tabloda sakla.
Kod · Python 3 · hesaplama modeli
rb=2700
ib=(5-0.7)/rb
ic=(5-2-0.2)/1000
print(f"Ib={ib*1000:.3f} mA; hedef Ic={ic*1000:.3f} mA; oran={ic/ib:.2f}")Kod nasıl çalışır?
Yaklaşık Ib=(5−0,7)/Rb; Ic≈(5−2−0,2)/1000. Kazanç sabit varsayılmaz; Vce ölçülür.
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.
Beklenen sonuç
Ib=1.593 mA; hedef Ic=2.800 mA; oran=1.76
Sıra sende
Baz direnci büyüdüğünde transistörün tam iletime geçmesi neden zorlaşabilir?
Güvenli atölye
Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.
Çalışmıyorsa kontrol et
- Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
- Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
- Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
