35 °C NTC gerilim tahmini

Neler öğreneceğiz?

10 kΩ NTC ve 10 kΩ sabit dirençten sıcaklık bölücüsü kur. B katsayısına bağlı yaklaşık modelle ölçümü karşılaştır.
Bu deney serisinde verilen değerler bir tasarım örneğidir. Hedef, yalnız sonucu okumak değil ölçmek/modellemek, tahminle karşılaştırmak ve ek görevi yapmaktır.

Malzeme listesi

1. Breadboard
2. Jumper kablolar
3. 5 V akım sınırlamalı eğitim kaynağı
4. DC multimetre
5. 10 kΩ @25°C NTC, B=3950 K
6. 10 kΩ sabit direnç
7. Oda termometresi

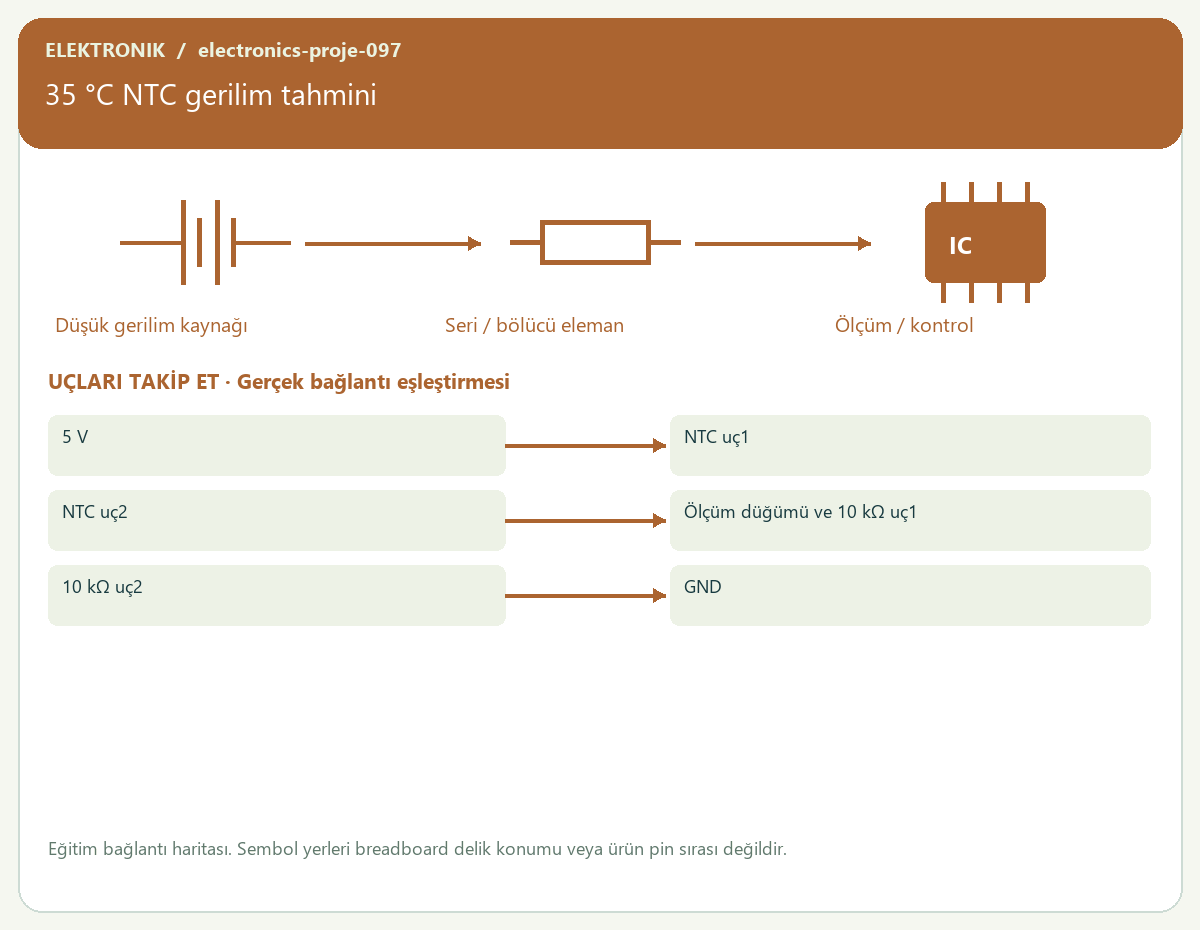

Bağlantı tablosu

Adım adım yapalım

1. Gücü ayır; parçaların değerlerini ve yönlerini kontrol et.
2. Bağla: 5 V → NTC uç1
3. Bağla: NTC uç2 → Ölçüm düğümü ve 10 kΩ uç1
4. Bağla: 10 kΩ uç2 → GND
5. Oda sıcaklığını ve bölücü gerilimini ölç. Modelde sıcaklığı oda değerine ayarla; kaynar su veya alev kullanma.
6. Python modelini çalıştır; ölçüm ve tahminini aynı tabloda sakla.

Kod · Python 3 · hesaplama modeli

import math
t=35
r=10000*math.exp(3950*(1/(t+273.15)-1/298.15))
print(f"NTC={r:.1f} Ω; çıkış={5*10000/(r+10000):.3f} V")

Kod nasıl çalışır?

R(T)=R25×exp(B×(1/T−1/298,15)); sıcaklık kelvin olmalı. Vout=5×10000/(Rntc+10000).
Kod bir hesaplama/öğrenme modelidir; fiziksel devreyi kontrol etmez. Ölçülen değeri kodun girişine yazarak tahminle karşılaştır.

Beklenen sonuç

NTC=6505.5 Ω; çıkış=3.029 V

Sıra sende

Elinle çok hafif ısıtınca çıkış hangi yönde değişir?

Güvenli atölye

Yalnız 3–5 V düşük gerilim kullan. Devreyi enerji kapalıyken bir yetişkinle kur. Dirençler en az 0,25 W olmalı. Priz, şebeke, çıplak lityum hücre ve pil şarjı deneyi yapma. Multimetreyi gerilim ölçerken paralel bağla; akım girişini kaynağa doğrudan bağlama.

Çalışmıyorsa kontrol et

1. Bağlantıları enerji kapalıyken tabloda verilen sırayla karşılaştır.
2. Birimleri kontrol et: 1000 Ω = 1 kΩ, 1000 ms = 1 s.
3. Ölçümün ideal hesaptan sapmasında parça toleransı ve ölçü aletinin etkisini araştır.
