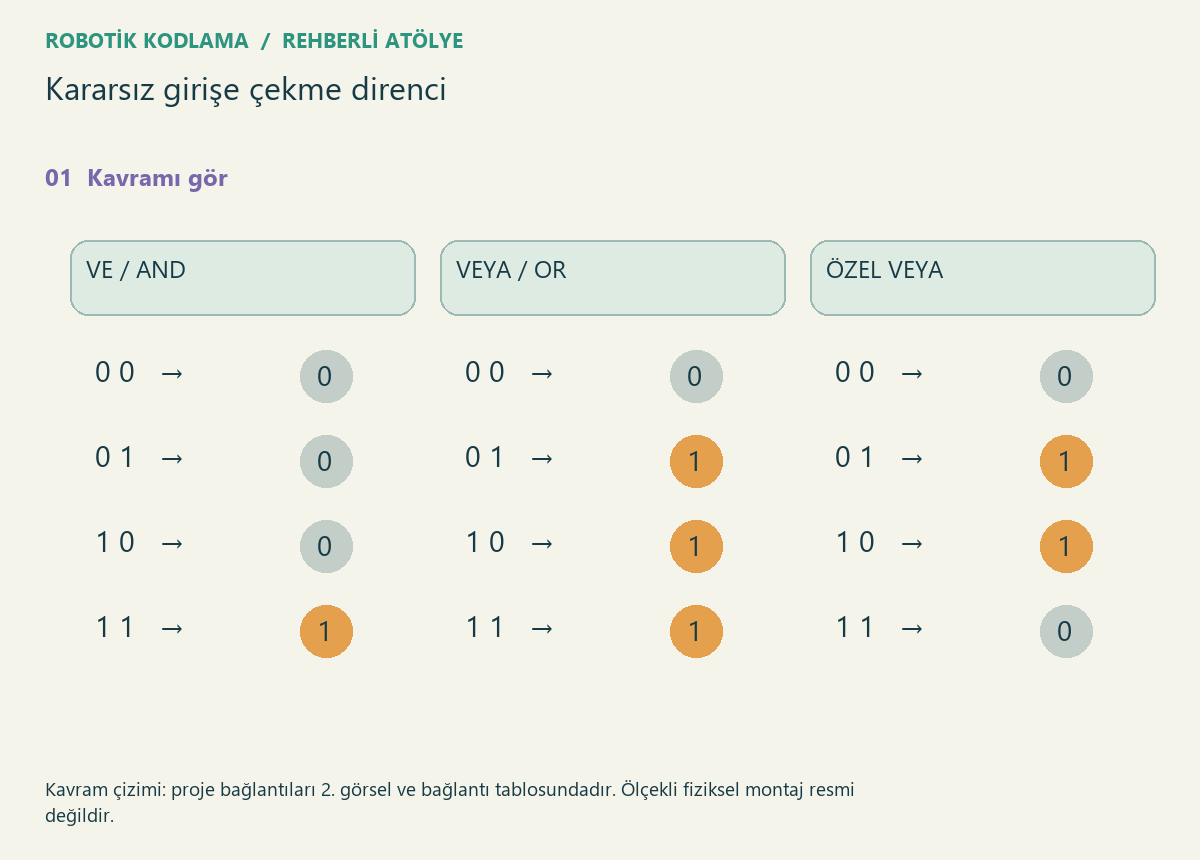

Kararsız girişe çekme direnci

Neler öğreneceğiz?

Açık düğmenin dijital girişini belirsiz bırakmamak için pull-up bağlantısını kur; basıldığında akımın doğrudan kısa devre yerine dirençten geçtiğini hesapla.
Bu atölyede yalnız sonuca değil, tahmininin neden doğru veya yanlış çıktığına da bak. Bir deney günlüğünde giriş, beklenen sonuç, gözlenen sonuç ve düzeltme olmak üzere dört sütun aç.
Python kodu ölçüm/algoritma modelidir; GPIO pinlerine veya motora komut göndermez. Animasyon ise konuyu gösteren ayrı ve ideal bir modeldir.

Öğrenme hedefleri

1. 10 kΩ direnci 5 V ile giriş noktası arasına, düğmeyi giriş ile GND arasına bağla.
2. Pull-down düzeninde hangi parçaların yerinin değişeceğini çiz.

Malzeme listesi

1. Akım sınırlamalı 3–5 V eğitim kaynağı
2. Breadboard ve jumper
3. DC multimetre
4. 10 kΩ direnç
5. Buton
6. Hesap modelini çalıştırmak için Python 3 bilgisayar

Bağlantı tablosu

Adım adım yapalım

1. 10 kΩ direnci 5 V ile giriş noktası arasına, düğmeyi giriş ile GND arasına bağla.
2. Kaynak bağlı değilken malzemeleri tabloya göre yerleştir; her kablonun iki ucunu kalemle işaretle.
3. Ölçü aletini DC volt konumuna al. Siyah probu ortak GND’de tut; ölçüm noktalarını sırayla kontrol et.
4. Düğme açıkken giriş yaklaşık 5 V; basılıyken yaklaşık 0 V olmalı. Basılı akım yaklaşık 0,5 mA’dır.
5. Ölçülen değerleri model koduna yazıp ideal hesapla karşılaştır. Sapmayı yalnız “yanlış” diye işaretlemek yerine tolerans, bağlantı ve ölçü aleti yükünü ayrı değerlendir.
6. Bir değişkeni değiştir, yeni sonucu önce tahmin et; deney günlüğüne ilk ve ikinci koşulu birlikte yaz.

Kod · Python 3 · deney modeli

v=5;r=10000
for pressed in [False,True]:print("basılı",pressed,"giriş",0 if pressed else 1,"direnç mA",v/r*1000 if pressed else 0)

Kod nasıl çalışır?

Boşta kalan giriş çevresel etkilere duyarlıdır. Çekme direnci açık durum seviyesini belirler; düğme dirençsiz 5 V ile GND arasına bağlanmaz.

Beklenen sonuç

Python modelinin çalıştırılan çıktısı (fiziksel ölçüm değildir):
basılı False giriş 1 direnç mA 0
basılı True giriş 0 direnç mA 0.5

Sıra sende

Pull-down düzeninde hangi parçaların yerinin değişeceğini çiz.

Güvenli atölye

Bu çalışma düşük gerilimli eğitim içindir. Donanımı enerji kapalıyken, bir yetişkinle kur. Şebeke elektriği kullanma. Kodun derlenmesi fiziksel devrenin test edildiği anlamına gelmez.

Çalışmıyorsa kontrol et

1. Sonucu alamıyorsan programın ilk satırından başlayıp girdileri tek tek kontrol et.
2. Donanım varsa enerjiyi ayır; GND, sinyal uçları ve parça yönlerini bağlantı tablosundan doğrula.
3. Aynı anda yalnız bir şeyi değiştir; değişiklik öncesi ve sonrası sonucu günlüğe yaz.

Kontrol noktaları

1. Başlamadan önce: gerekli malzemeleri say ve giriş değerlerini deney günlüğüne yaz.
2. Kurulumdan sonra: her bağlantıyı aşağıdaki tabloyla karşılaştır; yazılım projesinde giriş listesini kontrol et.
3. Testten sonra: beklenen sonucu kendi çıktınla karşılaştır. Fark varsa ilk farklı adımı bul.

Kaynakların kullanımı

Kaynak, ilgili kavramı öğrenmek ve karşılaştırmak içindir. Türkçe görev, örnek kod ve görseller bu atölye için özgün hazırlanmıştır; kaynak makalenin çevirisi veya kopyası değildir.
